EOS SENTORY 電池チェッカー改造

ふしみさんの記事を参考に電池チェッカー Hyperion EOS SENTRYの改造をしますた。
EOS SENTORY 電池チェッカー改造_d0067943_12353878.jpg

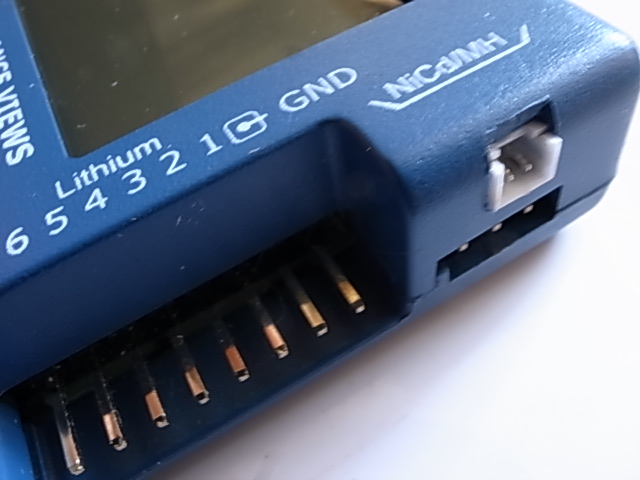

このチェッカーはリチウムポリマーやニッカド、ニッケル水素の電池パック電圧残量を%表示してくれるスグレモノです。特にリポのバランス充電端子で計るモードは各セルの電圧のバラツキも表示してくれる大変便利な機能がついています。ですがバランス充電端子を持たない1セルを単純にリポ用の端子に繋いだ場合チェッカーが起動しません。1セルのみの場合はニッカド、ニッケル水素用端子に接続すれば電圧は表示されます。
しかし%表示はされません。そこで%表示させたい場合この改造が必要になるわけです。
EOS SENTORY 電池チェッカー改造_d0067943_12524443.jpg

用意するモノは電池コネクタ一個、スライドスイッチ一個 電線少々
EOS SENTORY 電池チェッカー改造_d0067943_12522583.jpg
 作業時間は1時間ほどで改造完了です。腑開けした際に基板をしげしげ眺めたのですが、単純な液晶ドライブとADコンバータ程度と思っていたのですが、結構複雑な回路で多ピンのCPUを積んで様々な処理や計測を行っているようです。改造に関しての情報はふしみさんのブログをどうぞ
EOS SENTORY 電池チェッカー改造_d0067943_163231.jpg

初期ロットのものは1セルだけをダイレクトにつないでも反応しないので、この改造が必要でしたが
最近のモデル(2012年モデル)ではこの改造は必要ないようです。
実体配線図を追加
