試作電動プテラのど~ん


3Dプリントされたパーツで作る電動羽ばたき飛行機キット第2段 電動プテラのど~ん

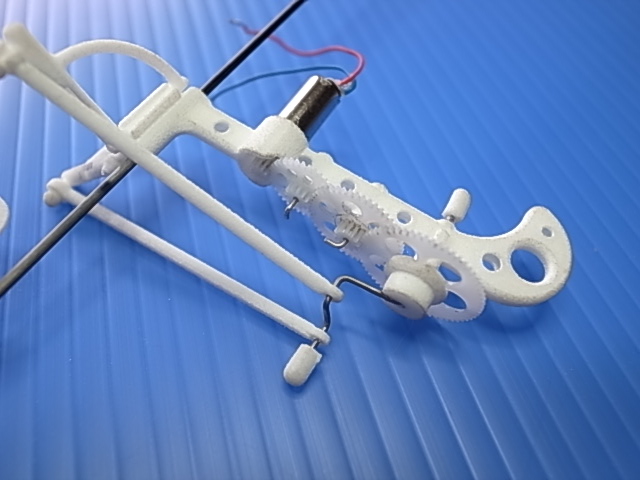

先行試作品を購入された方へ  とりあえず こんな感じが基本的な組み方の参考例です。

03モジュールギアは 9、36,48,60でクランクシャフトは0.8~1.0
クランクの上下動は14~18(円弧)ぐらい、抜け止め用パーツをテフロンチューブ代わりにどうぞ
旋回中どうしても巻き込むパターンの時はコンロッド2ミリ延長よろしくです。

背骨は1.5ミリカーボンパイプ あるいは1ミリでもこだわりでチョイスしてください
ラダー仕様の場合は背骨をそのまま延長した先にモーターアクチュエーターが付けられるようになってます。

スラスター仕様のときは上画像のパーツを使うと便利です。
ギヤ組は羽軸を付けない状態で羽ばたかせて千石6ミリで3.5v50mA~70mA程度で収まるはずです。
電流値が高い場合は各可動部を調整してください。
図面が無くても説明書が無くてもパーツさえあれば組み立てられる猛者の方々
先行試作品購入誠にありがとうございます。
Commented by MAC at 2013-05-28 18:57 x
こんにちわ
無駄がなく洗練されたデザインがいいですね。

先行試作品ということは、しばらくすれば正式版がリリースされるのですか?
また、試作版の方はまだ在庫がありますか?

告知の流れや購入方法など教えてください。
Commented by mayoneko at 2013-05-28 23:08
MACさん興味をもっていただき有り難うございます。試作版はすべて出払ってしまいましたが、正式版(モーター付き)そのうちWEBSHOPで販売します。ただ至れり尽くせりの簡単組み立てキットではなく、素材に近い状態で自分で摺り合わせや、飛行までに入念な調整が必要な骨太なキットであることだけは覚悟しておいてください。売り出しはこのブログで告知します。よろしくお願いします。
Commented by MAC at 2013-05-29 10:52 x
了解です。アチコチいじるのは嫌いじゃないので大丈夫です。
少なくても1セットは発注しますので、よろしくお願いします。
Commented by mayoneko at 2013-05-31 12:17
MACさん6月にはリリースできると思います、そのときはよろしくお願いします。
