17日間もたなかった2万円台3Dプリンタ

愛しいい愛しいい猫サイズの2万円台3DプリンタMini Fabrikator V2でしたが、

おうちに来てから2週間ちょいで壊れました。症状X軸がジージー言って動かない

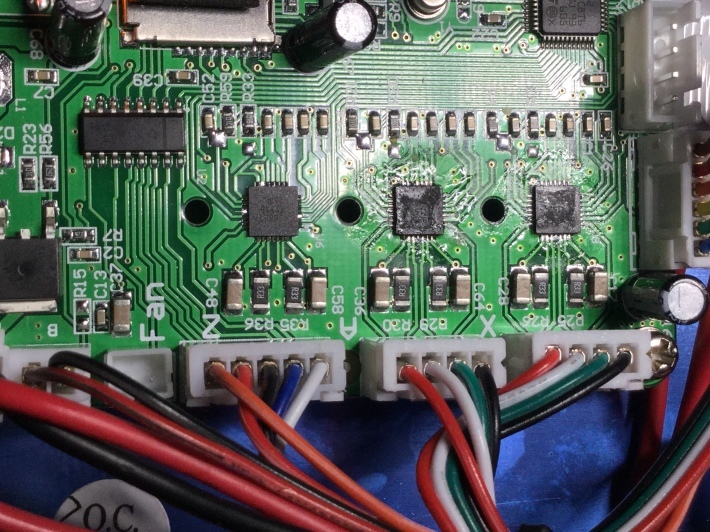

とりあえず筐体下の蓋を開けてみるとコントロールボードのヒートシンクが剥がれ落ちてました(笑)
このヒートシンクはステッピングモータードライバICの放熱に使われているようです。
蓋にはクーリングファンがついていて、結構回っていたように思うのですが。
実際モーターを駆動していない状態でICに触ってもかなり熱い
まったく動かしていない時も通電するとホールドはしている様子

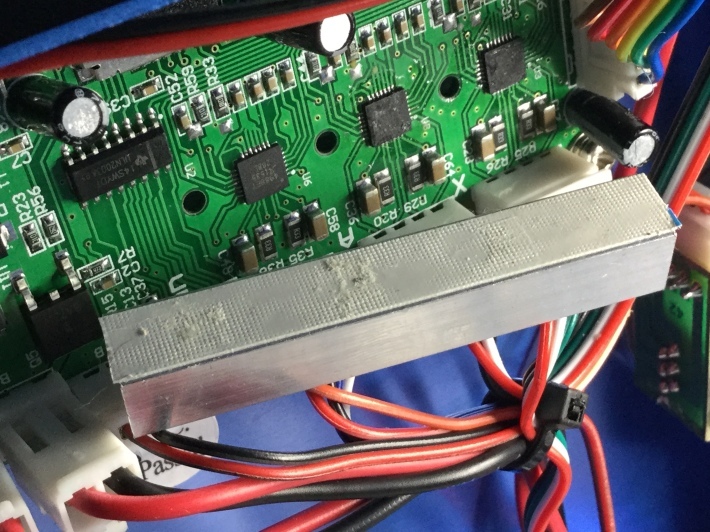

ヒートシンク貼り戻すとこんな感じ
とりあえず、他の生きている軸の配線を入れ替えて、モーターが悪いのかコントローラーが悪いのかを切り分けました。
X軸の配線をエクストルーダーのコネクタに繋いで、エクストルーダーを回すように指示すると
X軸のステッピングモーターはスルスル回ります。モーターは壊れていないと
念には念をいれて、エクストルーダーの配線をX軸のコネクタに繋いで
X軸を動かす指示を出すと、ジージー言って回らない
ってことは
つまりX軸用のドライバIC辺りが怪しい。
じーと見るが、わからん全然わからん
これは素直にホビキンでコントロールボードのスペアを探してみるかあ
でV1モデルのボードはあるが、このV2モデルのは無い
つまりスペアが入荷されるまでは、このプリンタは
オワタ
悪あがきで、基板外して裏もチェックして半田当て直すとかしてみるかー
それともドライバIC単品見つけて移植するとか
あるいは他のボード積むか、ただコネクタ関係がいろいろスペシャルなんすよね
このモデル。コネクタまわり作り直さんといかん
20日もたなかったあ
なんか悲しい
愛しいいしと
OTL


by mayoneko | 2017-05-19 22:41 | PRN3Dプリンタ | Comments(0)
