マイクロン再組み立て その2

マイクロン再組み立ての続き、まず前回外れて困ったボールリンクの受けですが、画像手前右を見れば解るように、ものすごく穴が位置がずれいています。
マイクロン再組み立て その2_d0067943_2347112.jpg

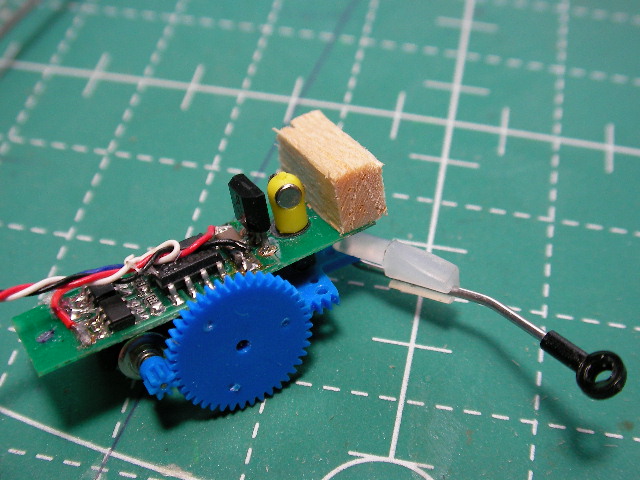

今度きた部品は、ロッドのハマリも良く、ボールリンクもとてもスムーズです。早速ファルコンサーボにバルサ片を貼り付けて、
マイクロン再組み立て その2_d0067943_2351881.jpg
サーボをマウントして見ました。このサーボのホーンの穴は小さいので0.8㎜に広げました、その際0.8㎜のドリルで穴を空けただけではきつすぎるので(0.9㎜では緩すぎる)、弱テーパーのコニカルリーマを使って、スムースかつガタが出ないように穴をわずかに広げました。ところでこのリーマはギヤ穴の適度なテンションやプロペラ穴のこれまた微妙なハマリ具合を出すのに大変重宝する工具です。径別に何タイプか揃えておくと、便利で、ピンバイス用のチャックにはめて使うと使いやすい一押し工具です
マイクロン再組み立て その2_d0067943_23521180.jpg

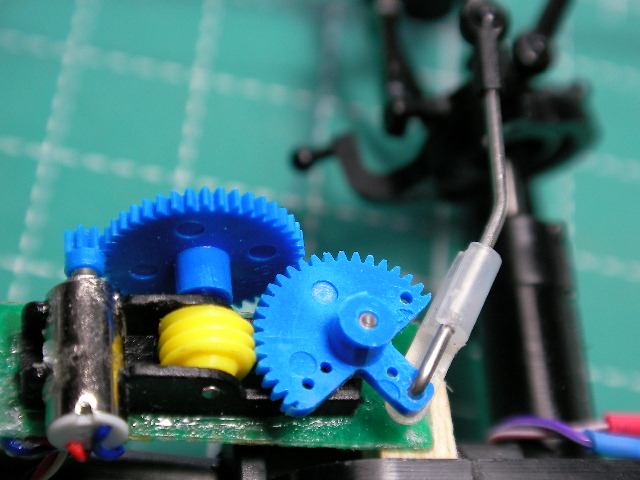

ファルコンサーボは磁石の向きを検出して、サーボの位置決めを行うため、サーボ同志の磁石同志を近づけすぎると、動作が干渉します、私は搭載位置を上下にずらして、送信機で動作を確認しながら、干渉が一番少ない場所にサーボを固定しました。
マイクロン再組み立て その2_d0067943_23515549.jpg
マイクロン再組み立て その2_d0067943_23522893.jpg

ジャイロボードや受信機は両面テープで固定し、
マイクロン再組み立て その2_d0067943_24547.jpg
アンテナを短くするために、0.5㎜の真鍮線を4㎜の棒に10回巻き付けて作った空芯コイルと20㎝のリード線をアンテナ線として見ました。いちおう10メートルくらいは室内で安定して受信できているようですが、これはかなり怪しいアンテナです。電池の固定はボディの穴にゴムを引っかけておき、そこに電池をはめて固定するようにしました。このやり方なら、すっきり電池を止めれると思うのですが、どうでしょう?
マイクロン再組み立て その2_d0067943_013758.jpg

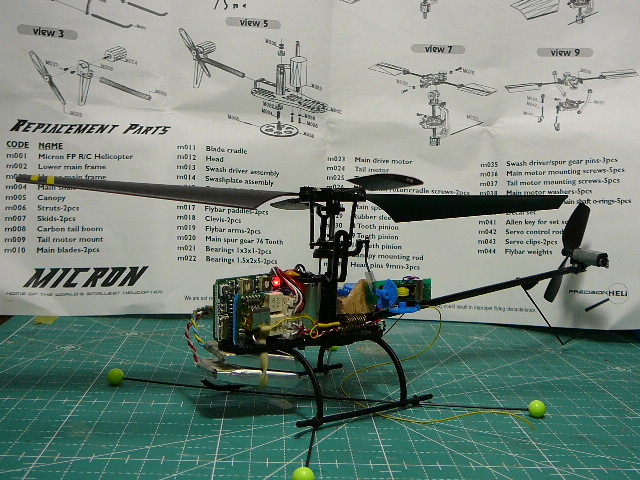

ここまできたら即飛ばしたくなってきたので、一応スキッドのOリングに長さ15センチ0.8㎜のカーボン2本をバッテンに通して、先にはBB弾をとりつけてアメンボらしきものを装着してみました。このアメンボ装着時で総重量は49.5g(アメンボなし48.5g)と最初に組み立てたときより3g近く軽くなりました。つぎに送信機のマニュアル片手に、ミキシングに挑戦、この機体エルロンを右に打つと前に左に打つと後ろに行く癖があるため。チャンネル1エルロンをマスターとしてチャンネル2のエレベーターにエルロン左右に対して、それぞれ前後のミキシングが掛かるようにする。手で持ちながら、ブレードを回しつつミキシング量を合わせられるので挙動がまさに手に取るように解り、面白い。ヘリのミキシングってなに?みたいな感じで頭だけではしっくりこなかったものが、実際連動して動いているのを見ると、すんなり頭に入るところが不思議なところ。
マイクロン再組み立て その2_d0067943_0312949.jpg
ここで一応形になって我慢できなくなったので廊下でちょこっと飛ばしてみた。どうも前に傾かせるのが弱いようだ。トリムを目一杯前にしても、後ろにツツツと滑っていく、同時に左にも滑る。ポンと思い切って上げてみると、以前よりはまともに反応しているような気がするけど、ホバリングなんて夢の彼方。リポセット1パックをホバークラフトと一瞬ぴょんてな感じで繰り返し遊び、次のセットでつぎに万力に機体を固定して、ブレードの状態を撮影すると現在の状況はこんな感じ。前にスワッシュプレートを倒す量がまるで足りていない様子がよくわかる。ほかにもベテランの方から見ると、突っ込みどころ満載のブレードの挙動映像だと思うので、突っ込みお待ちしておりまするニャー
