トラタヌ式 エアロソアラ 改造レシピ

何とか手に入れた噂の室内ラジコン機エアロソアラ
(ッホントはカブキっどホワイトが欲しかったよん)English Here

すごい方達がkobaraさん的解析冒険的RC模型的解析を、さらにおいでなんしょ的解析を公開してくれたおかげで、苦労せずにリポ改造出来そうです。
2007年基板アップ写真追加


で改造はとにかくシンプルを心がけました。名付けて
トラタヌ式 エアロソアラの料理レシピ
まずカバーをすべて外すと、アクチュエーターの配線が断線する恐れがあるので。

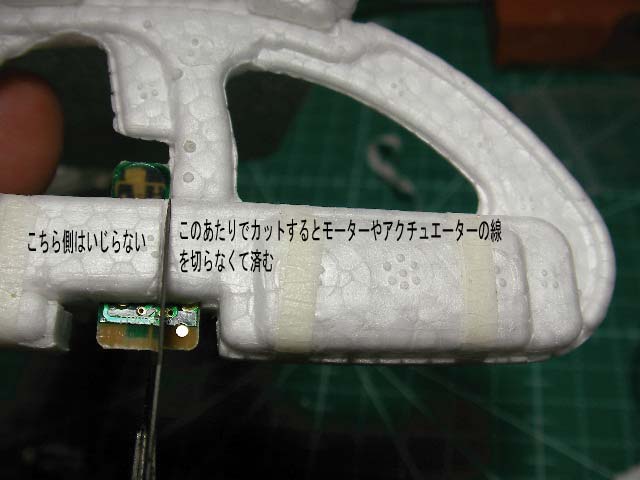

ちょうど機体真ん中の支柱のあるあたりで、カッターの刃を慎重に入れ。発泡スチロールのみを切っておきます。ただこの位置は万が一まれにアクチュエーターの折りたたまれた線がここまで来ていると断線させる恐れがあるので、とにかく慎重に発泡スチロールカバーのみを切るように

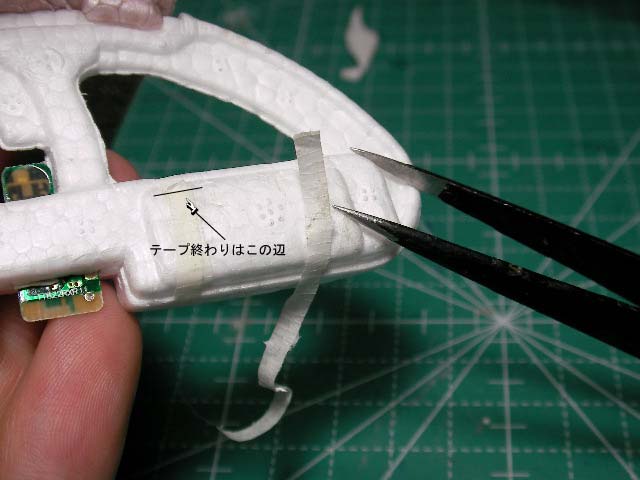

そのごピンセットを使い留めてあるテープを慎重に外し。カバーを開きます。

で半田ごてでコンデンサを外し、私の手持ち30リポがサクッと付くように、
(私はリポ側にJSTコネクタのオスを配線して使っています)
JSTのコネクタの雌にあらかじめ線を半田付けしておいた物を基板のコンデンサが配線してあった端子に半田付けします。ちなみに上がマイナス、下がプラスです。

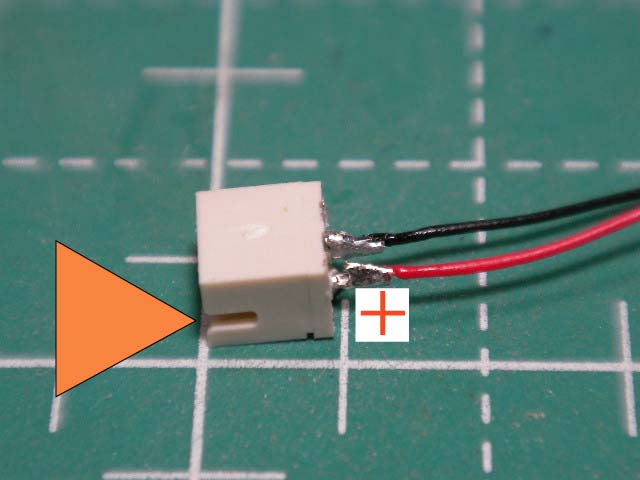

ちなみにJSTコネクタはそのままではきついのですが、
オスコネクタの抜け止め防止突起(小さい出っ張り、かなり小さいよ)をカッターで削り落としておくと、抜き差ししやすくなります。

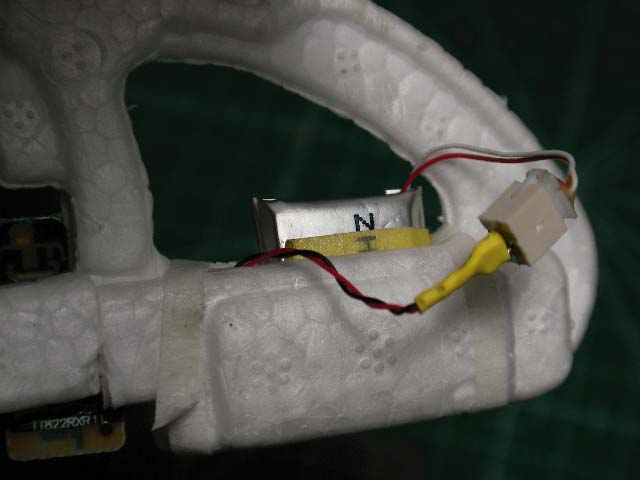

で後は電池の置くところの発泡スチロールを少し切り取って、蓋をすれば終わりです。

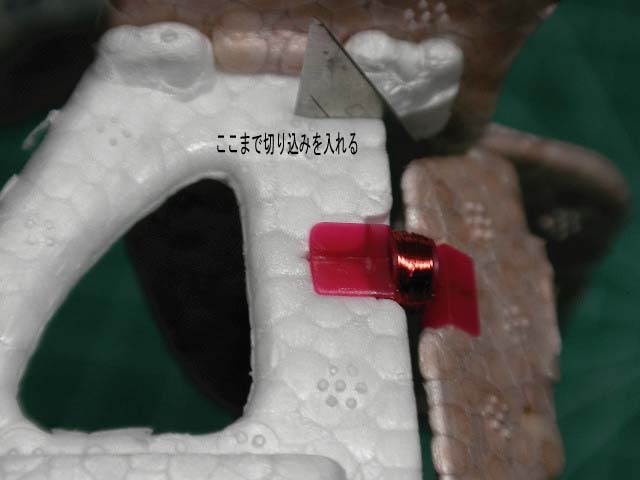

次にラダーの改造を行います。まず水平尾翼上の方向調整のための小さな発泡スチロールの小片を取り除きます、次に下の画像のようにカッターで切り込みを入れて。
この部分の垂直尾翼に当たる部分全体を下の画像のように曲げて、

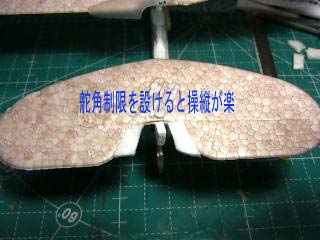

動力を入れたときに直進するように調整します。直進が確認できたら、水平尾翼に発泡スチロールの小片を貼り付け、ラダーのてっぺんにも同じく発泡スチロールの小片を貼り付け(これは先程むしった、水平尾翼上の小片から切り出しても良いでしょう)ラダーの動く角度を制限します。
最初は可動範囲を狭くしておき実際に飛ばしてみては、少しづつ可動範囲を広げ、自分の好みの旋回をするように調整すると良いでしょう。ちなみに左と右とでは制限の量が違うので、右左別々に切り込んだ方が無難です。私は初めて操縦する子どもが舵のボタンを押し続けても、巻き込まないような範囲に設定しました。チョンチョン打ちのテクニックを駆使出来る方は制限がない方が機動が良いので楽しめます。これで改造は終わりです。JST端子をつけたリポ電池を持っている方なら、この改造と調整は1時間もかからずに終わるはずです。で
夕方微風の吹く中外で飛ばして遊んでみました。(マニュアルでは外で飛ばしちゃ駄目だと書いてあるニャー)まっいっかこんな感じです。

外で飛ばすときのコツは、とにかく送信機を正確に機体に向け続けることがもっとも必要とされるテクニックとなります。でリポの電圧低下は、明らかに上昇力が無くなってきたなと感じたところが潮時です。欲張って飛ばさないのが高価なリポ電池の寿命を延ばすコツです。
後、あたりまえだけど遊び終わったら絶対電池は外すこと、一晩繋ぎ続けると電池が消耗して、再充電できなくなります。
なおこの改造に関しては所長が猫なので責任は全く持てニャーから
このトラタヌ式レシピすべては自己責任でお試しあれ
