トラタヌ 1PO KARU!

大掃除の終わった、工作部屋で今年最後の機体を製作した。

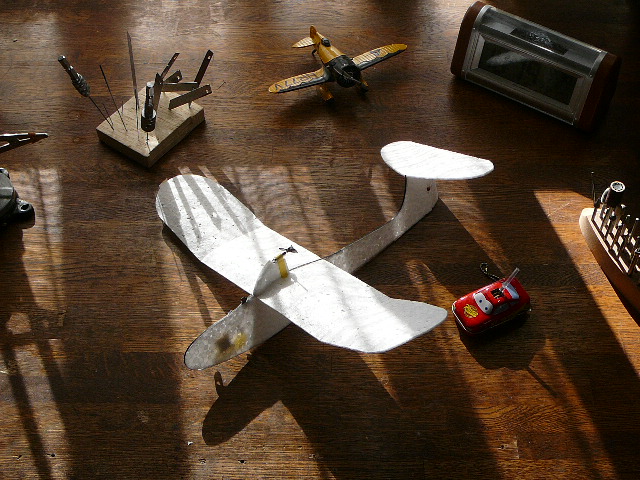

トラタヌ 1PO KARU!
今年生まれて初めて、流通出版物に原稿を書いた際に設計した、機念すべき最初の1機
トラタヌ 1PO
CQ出版社発行みんなで作ろうインドア・エアプレーンの9章と10章にこの機体の製作方法が掲載されている。この機体はできるだけ誰でも作りやすいように、又野外でも飛ばしやすいように、材料の選定や各部材の厚み、受信機も完成品を流用するなど気を配った(つもりだった?)。その分総重量は6.1gと重い機体に仕上がっている。そこで今年最後の締めくくりの工作として、このトラタヌ1POを室内限定で製作するとどのくらいの重さになるのか試したくなった。
まず機体各部の部材厚みを3ミリから2㎜にし、胴体断面の補強に0.7㎜厚のカーボンリボンを使用した、また翼面荷重低減を狙いを稼ぐために主翼長を2㎝コードを4㎜増やした。赤外線受信機は空中配線で総重量0.08gにした物を搭載。マグネットアクチュエーターは0.025㎜線120Ωと1.5㎜のマグネットを使用した。動力ユニットもダイレクトドライブにこだわりDIDEL MK04-10にハニービーのテールローターを加工して電流値を下げた物を直結した。リポ電池は10mAを使用し、マイクロコネクタをスイッチ代わりに使用した。結果
翼面積 2.25d㎡ 総重量2.8g 翼面荷重1.24g/d㎡
に仕上がった。年明けの体育館での初飛行が楽しみだニャー

珍しく片付いている工作机 来年もたっぷりお世話になりそう。それはさておき
今年も工作に飛行会に楽しく明け暮れた日々、みなさん大変お世話になりました。
来年もよろしくおねがいします。 ニャッ ♪
