2007年 01月 31日

研究所的変態な博物館の見方 4649

すいません妄想族しています、バリバリ バリ パリララ パリララ
ついてこれる奴だけついて濃いニャー

最初は手作りの模型 この頃はバルサでもなく身近にあった木を削ったのだと思う
ナイフで削ったのか 押しカンナで削ったのか 接着剤は膠かな?
この形結構格好いいー
この製図板でどんな設計図が引かれたのか、この製図機メーカーは今もあるだろうか?

鉄と木の組み合わせで飛行機が作られていたころ

ボルトを締めて組み立てられ 張り線は人の手で曲げてカシメられ

コレと構造が似たものがDIYセンターにターンバックルという名で売られている、
回すと機体の張り線をゆるめたり、張ったり出来る 今は葡萄園の針金の張りなどにターンバックルが使われている 子供の頃よく回し過ぎて怒られた

正確に飛ぶためには地図がいる、でもその地図は飛んで手に入れる

航空写真を顕微鏡で眺めるようにして座標を導き出す機械

先程の機械と連動して地図を描きだ出す(プロット)機械 これはWW2にRAFで使われていた物
地図で描かれてしまったダムを爆弾でいかに効果的に破壊するか!ダムバスターから爆発して飛び散る玉(マイン)の形状も様々のパターンを研究していたようだ「 ウヒョヒョこのゴルフボールが効くんじゃー」
B-17のパイロット人形 この機体も爆弾を運んだはず 同じようにこの機体の窓の内側から外を眺めた人は居た

人も機体も基地も組織表ではすべてタダの文字記号と数字になる

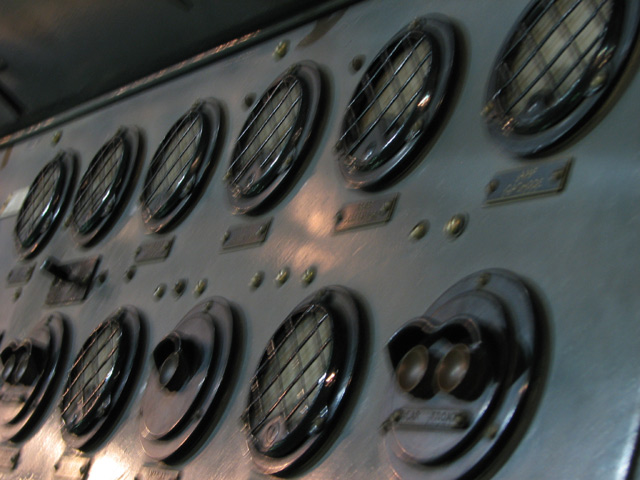

命令を伝える送信機 民生品と違い メーターパネルに頑丈な格子がはめられている、もし爆撃されて破片が墜ちてきても機能を損なわないためかな?イギリス製

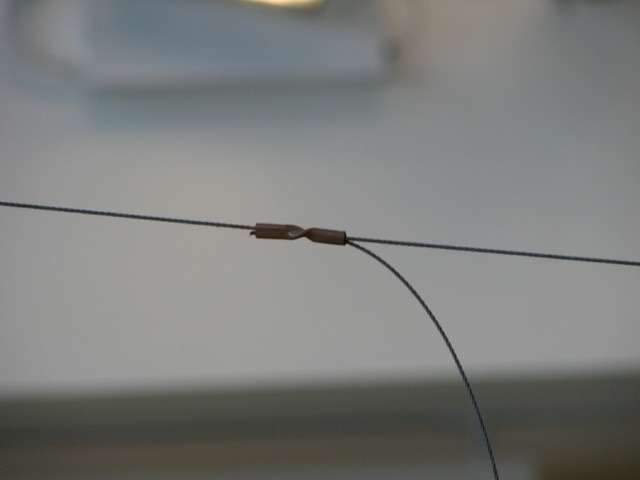

電波を受ける空中線(アンテナ) これはBF-109のアンテナ 中央部 カシメる専用工具は存在したのか?「専用工具無いから、とりあえずペンチで閉めちゃえ」とかあったのか

ここはやはりマイナスドライバーで閉めたんだろうな BF109のアンテナ線引き込み端子
先程の中央から垂れ下がっている線がココにつながっている

整備用のイントレ 作業する場所の高さを確保したりする 現代では工事現場や撮影現場などでよく見かける これはウェリントンのジオラマに置いてあった物 広い飛行場で自転車は欠かせなかったでしょう 「俺の自転車勝手に乗っていくなー」って絶対あったはずだ

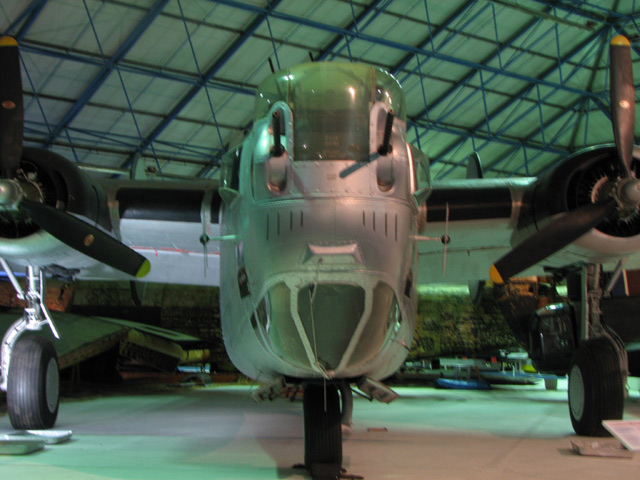

人間の作った物だけど 異形の虫の様に見えなくもない これB-24だったけ?

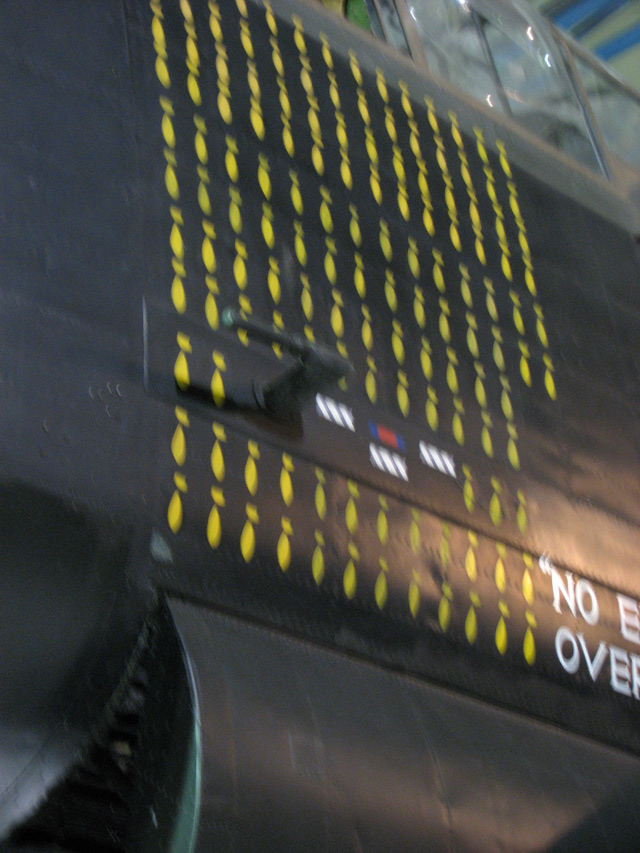

これはランカスターの機首に描かれていたもの コレをペンキ缶に筆浸して書き込んだ人も居たはず
旋盤やなじみ深い形のボール版が左に見受けられます。破裂した水道管から水が流れ出ている演出でヒンヤリこの展示室は少し薄ら寒い
サラマンダーの機体の下に置いてある工具に注目
このさす又のような物で機体をひっぱたんかな、似たようなのは現代のセスナ駐機場でも使われている

このY字の部分の両側を前輪の軸に引っかけるんだと思う 抜けないように両側のネジ閉めもしたのでは

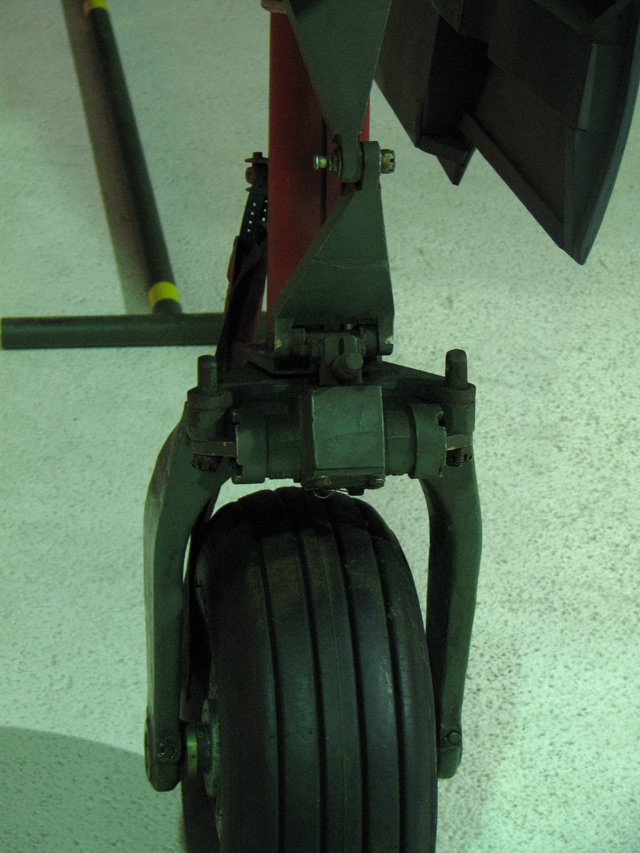

サラマンダーの前脚部 このフォークの両側の車軸部分に先程のさすまたを引っかけて引っ張ったんだ
一人で引いたのカナー サラマンダーなら、ちょっと引いてみたい気はする「よっこいせっと、ME262の時よりは楽だなー」と独り言をいったのかは知らん

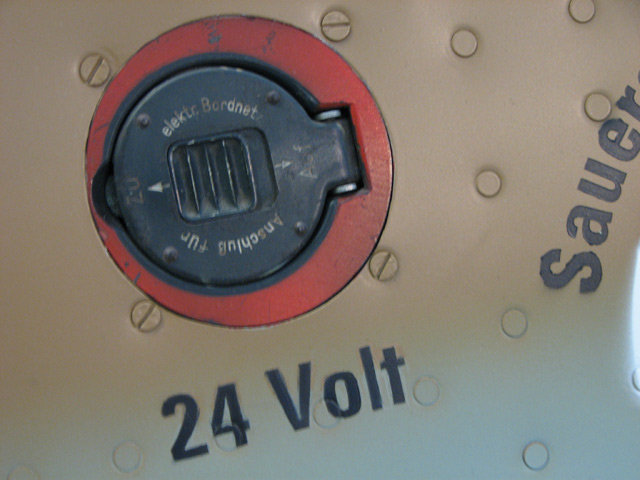

シガーライターとは違うけど BF-109始動時に電源車からプラグインする場所ではなかろうか?ここを手で開けプラグを差し込んだはず。アウトバーンの臨時滑走路に補給部隊が待っていた、その中には電源車も担当の整備員もいた

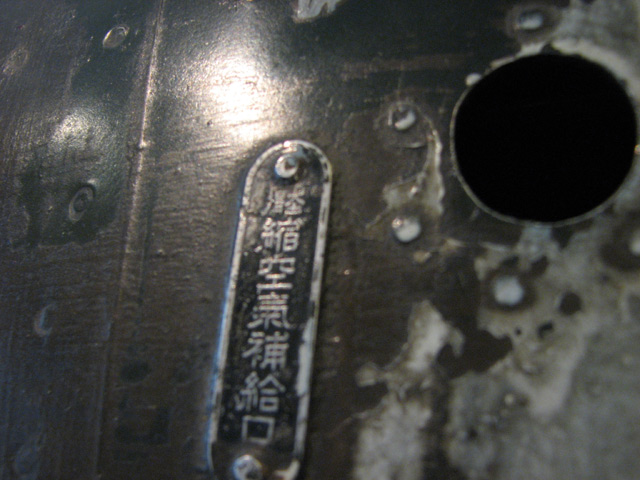

零戦の圧縮空気注入口 コックピットの左脇にある 「圧縮空気 ヨシッ」 とか言ったのか?
オーバーヒートさせないためにも飛行中のフラップカウルの開き具合の頻繁な調整は必要だったろうと思う、よくすり減っている。それに比べもしもの時非常手動ポンプはあまり使われていなかっただろうか

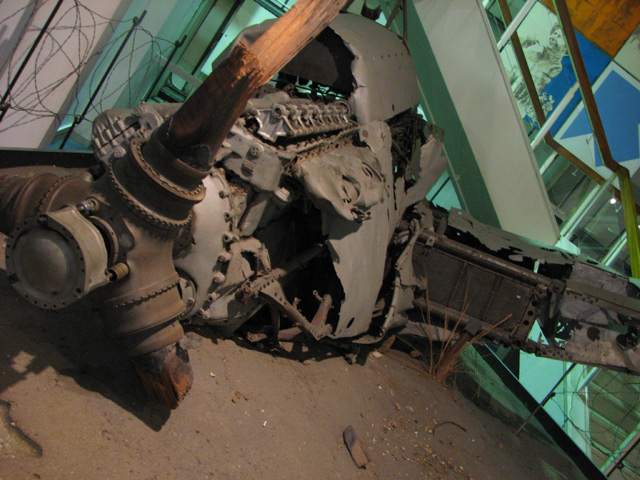

バトルオブブリテンで墜ちたハリケーン パラシュート脱出できたのか?
時間が経っても迫力は失われない ハリファクスの残骸 旨いこと不時着できたのか?
ハリファクス尾部銃座の綺麗に磨かれていたはずのアクリルも海水の中で年月が経つと透明でなくなる,まるで腐ってふやけた皮のよう
最後にオマケはイギリス基地で働いていたScammell Scarab Mk6車両 可愛いルックスなので何か愛称があったのではとおもうが解らずじまい いちおう車両名はスカラベだが(まさか愛称フンコロガシ)いや たぶん犬っぽく見えるのでポチとか呼ばれていたのか いやエルナーかな それじゃドイツか
もし嫌なやつが常時この車に乗っていたら「フンコロガシ野郎にはお似合いの車だぜ」とか言ったとかいわないとか?・・・それともオーバーランディングで機体をフンコロガシに引っ張られて帰ったりすると、「おまえの腕のせいで女王陛下の優秀な爆撃機も山羊の糞並だな」
とか嫌みを言われたのかニャー・・・などと妄想

「おーし 今日はもう解散! 4946」 ニャっ
