衝突防止灯の試作

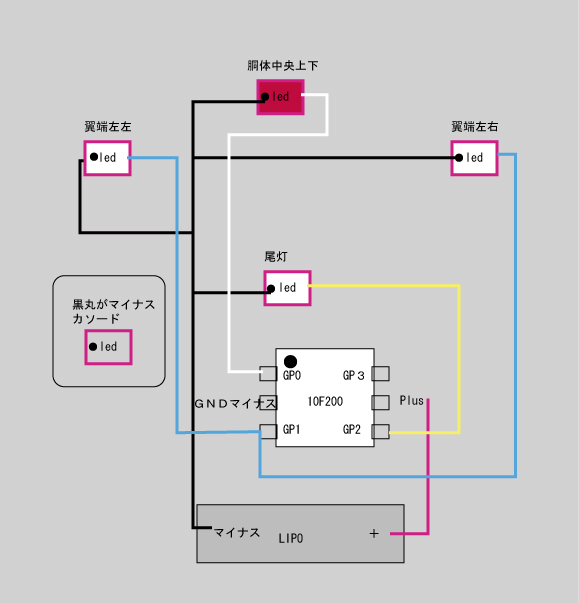

tokoさんのところで売っている衝突防止灯をマネッコして作ってみた。10F200を使うので4ピンある入出力端子を3つ使って、衝突防止灯以外に翼端 及び尾灯 をこのページを参考に付け加えてみることにした。

ただのLED点滅なので最初サクッとプログラムできるかと思ったがポートの定義が最初A0~A3だとばかり思いこんでいたので、10f200インクルードファイルの中身を見るまでポートの定義がB0~B3だということに気づかず嵌った。ホントたまにしかやらないと、
こんな簡単なプログラムでも嵌る情けない平所員で有ることだニャー
今回Cで組んだ (組んだと言うほどではないが)ので点滅時間の調節も
delay_ms(1000)とか書くだけで簡単に1秒(1000msec)
とか設定できるのでそういう点ではアセンブラよりは超楽だった。
厳密な時間を要求していないので数字あわせしただけでことたりる
一番の問題はチップLED4個と、その配線が一体どのくらいの重さになってしまうか?
重すぎるようだったら一個だけにしようかニャー


追記 HEX 置いておきますね 10F200用です

GP0toGP1に繋いだLEDを0.1秒オン0.1秒オフGP0だけ0.1秒オンしてオフ0.2秒後GP2を0.1秒オン0.4秒休んであと繰り返し
// 2008.11.26 としちゃん
==========================
:020000040000FA
:100000002500150A030A14024306140A010C3100E4
:100010007000F002090AF102080A4A0C3000F002EE
:100020000F0A120AF402060A0008DF0C020064003C
:10003000FF0C3200120412020600060532041202FE
:1000400006002605640C340003091204120206009F
:1000500006043204120206002604640C340003096C
:100060001204120206000605640C3400030912048F
:10007000120206000604C80C3400030952041202DE
:1000800006004605640C34000309520412020600FF
:100090004604020C3300C80C34000309F3024B0A77
:1000A0001A0A0300FF0FFF0FFF0FFF0FFF0FFF0FD5
:1000B000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FD0
:1000C000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FC0
:1000D000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FB0
:1000E000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FA0
:1000F000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F90
:10010000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F7F
:10011000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F6F
:10012000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F5F
:10013000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F4F
:10014000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F3F
:10015000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F2F
:10016000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F1F
:10017000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F0F
:10018000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FFF
:10019000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FEF
:1001A000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FDF
:1001B000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FCF
:1001C000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FBF
:1001D000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FAF
:1001E000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F9F
:0E01F000FF0FFF0FFF0FFF0FFF0FFF0FFF0F9F
:021FFE00EB0FE7
:08020000FF0FFF0FFF0FFF0FBE
:0201FE00FF0FF1
:00000001FF
=================================================
Commented by Ichi at 2008-11-27 15:55 x
 実験映像だけでも、充分に格好良いですねぇ。
 旅客機につけたら雰囲気でますね。
Commented by kobara at 2008-11-27 17:25 x
お、白LEDだと何だかクリスマスのイルミネーションみたいですね~
これをソラバスに付けようという、魂胆ですね、
オレンジLEDで機関銃とかも作れそうでたのしいかも、もちろんソラバスにはダメですが
Commented by としちゃん at 2008-11-27 19:22 x
時期的にもうクリスマス用ですねー
さきほど全部配線してみて重さは買ったらLED5個と配線材と10F200で0.1gでした思ったより軽かった!これなら空いているGP3ピン入力つかってパルス幅で光り方とか制御することもできそうなんで、機銃とか多彩に小細工出来そうですね。
