無ければ作ればイーじゃない 送信機

面白く楽しくやりたいだけ
小型で自分の好きなデザインでメーカー枠に囲われない自由なラジコン送信機が欲しいが 無いっ
無ければ作ればイーじゃない
ですでに作った人がいた、ふしみさん。

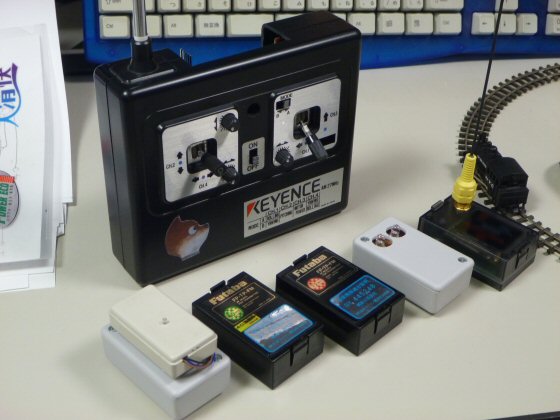

素敵な送信機 だ ふしみさん画像借りました。
無ければ作ればイーじゃない 送信機_d0067943_14594956.jpg

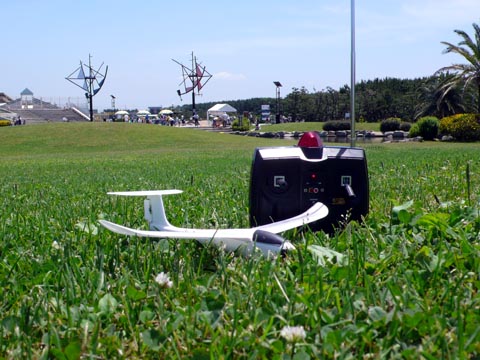

tokoさんは素敵な送信機システムをすでに販売している。
無ければ作ればイーじゃない 送信機_d0067943_15252946.jpg

(tokoさん送信機画像お借りしました)
常々思っているのが、これに下の青ラインのシステムが加わればもっと素敵で自由だ。
無ければ作ればイーじゃない 送信機_d0067943_9541086.jpg

自分頭の中を絵にすると実現しやすいので、絵にしてみた。
ここでの私にとっての最大の難所は 追加機能基盤のプログラミングだ。
USBでプログラミング可能なマイコンで実装したい。
4つのVRポッドと一つのスイッチからAD変換して、その値に追加機能分の変更を施して、送信モジュールが認識できる 5ch (うち一つはIRD発射ボタンスイッチ用)
シリアルパルスを送出する同時に簡単な画面表示も行う。(あるいはAD変換時に追加機能分の変更をすでにのせるのか?) で実際にはどうプログラミングしていけばいいの????
設定の保存も行わないと、いけんもんな~
機能設定、保存→表示→AD変換値取得→機能分AD変換値加工→シリアルパルス出力
か????
もし
もしそんなプログラム楽勝ジャン、チャチャッと作ってあげる
とかもっとこうした方がいいんじゃとか
このマイコンがいいんじゃねとか
思う方がいたら
コメントお願い。m(_"_)m
今のところ私のモワーンとしたイメージではオープンソース オープンハード
上記図のようにモジュール分けしておき、コネクタで接続
使うマイコン、表示器は入手しやすい物
マイコン候補はH8、PIC上位、Psoc ほかにもあると思うが触ったことが無いんでわからん。
表示器は秋月とかで売ってる2桁あるいは4桁表示など
プログラムはCかアセンブラ いややっぱCか
最初はとにかく欲張らない、エキスポ機能とエレボン機能が最低限実装
次段階でトリム、リバース
3段階 デュアルレート 各ステックの役割割り当て変更、操作モード変更 モード1 モード2など
モデルメモリー (SDカードにより管理とか)
無ければ作ればイーじゃない 送信機_d0067943_15523870.jpg

最終段階 IRDサポート機能 発射音 エンジン音 被弾音 カウントなど
Commented by kobara at 2010-04-29 09:21
ふむふむなるほど、パソコンで設定できれば表示面が大きくていいかもしれませんね。
けど飛ばして見て設定を変えたいとかのばあい、ノートを持ち歩かなければいけないので、ちょっと重いかも........
基本的なところはパソコンでも、現場で調整くらいは送信機単体でやりたいかもですね。
それから機体も何機か持ち込むから、8~10機くらいのメモリー機能もほしい、
それからスティックもあるていどしっかりした物がほしい。
なんて、言ってると、普通のRC送信機になってしまうのかな~
RC送信機がもっと小さくシンプルなのにちゃんと機能は入ってるて、言うやつが欲しいんだな~~しかもモジュール変えれて
Commented by moto at 2010-04-29 09:30
そ、チッコイ送信機が欲しいけど、機能がないのは困るので、結局真面目に飛ばすときは大きなものしか使えていない。Blade mSr のTX に、エキスポだけでもよいから欲しい。
Commented by mayoneko at 2010-04-29 09:45
USBは主にプログラムの書き換えようで。
簡単な設定は4つくらいのタクトスイッチで出来るとか
スティックは小型のVRポッドでもEXPが効けばなんとかしのげそうな気がします。本格的なアクロとかではなく、あくまでお気楽な公園用とかインドアプレーンに特化した物で一番現状近いのがmotoさんのいうとおおりのBlade msR送信機にエキスポとエレボン、モジュールが交換可能なピンあるいはシリアルパルスコネクタがあればかなあ
Commented by mayoneko at 2010-04-29 10:01
できれば飛ばしている最中に、設定が逐次いじれるようなことができればいい。単純にいうと今のプロポがシンプルなデザインで、小さくなってモジュール変更がきけば良いということかニャ
Commented by おひさしぶりです~ at 2010-04-29 12:43
最近は全く飛行機触っていませんが
先日この方からマイコンボードを購入しました(リンクをクリックしてね)
まだいじるまで至っていませんが結構低価格で面白そうです
良いものができるといいですね^^
Commented by 野末 at 2010-04-29 14:09
そうそう、いずれとしちゃんの言うような送信機が出る!と信じていまだにプロポ買えないでいます。
できればトイラジ送信機くらいの大きさがいいですね。
Commented by としちゃん at 2010-04-30 13:06
大きさはトイラジクラス、性能は中堅プロポくらすですね。このシステムはソフトウェアの部分によるところが大半なので、高級機並みや痒いところに手が届く仕様もゆくゆくは実装出来そうです。
