ラジコン親父の非常用LED照明の作り方

計画停電 東京電力ホームページ 本日 神奈川グループ詳細 15日の計画停電 スケジュール
3月14日 9時発表 計画停電スケジュールとグループ分け
1700時より第5グループ停電決定  1900まで 最大2時間


非常時ラジコン用のリポ(リチウムポリマー電池)を利用して照明に使う方法をここに記す

もし万が一、LEDを持っていたら(この時点で恐ろしく人数が限られるとはおもいますが)
LED新品なら足が長い方がプラスです、どこからか剥ぎ取るなどの時は
以下の判別方法で外観からプラスマイナスを判別できます。極性の判別ができたら
ラジコン用のBEC ブラシレスアンプのBEC機能の5V出力を使い

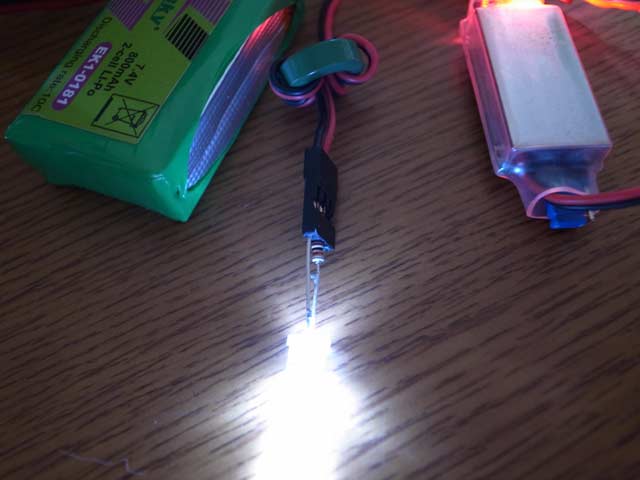

BECから受信機に向かうコネクターにLEDを繋いで臨時的な照明を製作する。
BECコネクターの真ん中赤線がプラス 黒線あるいは緑線がマイナス 白線黄色線は使わない
プラス5Vと書いてあるが大体そのあたりということで。エネループ3本でも構わない。

抵抗を持っている場合は電流制限用に抵抗を使う値は100オーム以上であれば大体で構わない
暗すぎるときは、手持ちでいろいろ試してみる。カラーコードが読める人はここをどうぞ
カラーコードで抵抗値を判別する方法

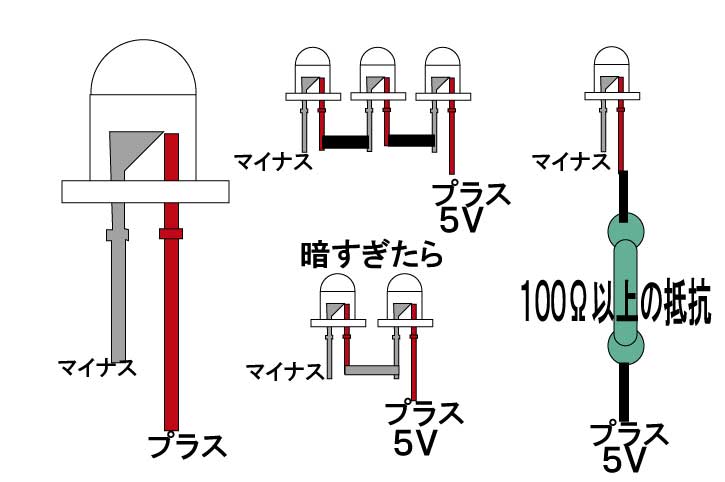

抵抗がない場合は複数のLEDを図のように直列に接続することで抵抗が無くても
LEDを焼かずに点灯させることが出来る
(LED一個あたりにかかる電圧が赤2.4V~青3V程度になるようにする)
慎重を期すのなら最初は3個直列から始め、暗すぎたら2個にする。
LED一個あたりにかかる電圧によってはLEDの寿命を大幅に短くすることもあるので暗めで我慢した方が無難 判別方法としては点灯してLEDが暖かくなっているようだったらLEDを増やそう。
非常に粗い方法だがともかく点灯させることができる。
傾向としては青LEDや白は2個からテストで問題ないが赤LEDなどは3個から始めた方が良い
LEDが焼けて一つ切れても切れたままのLEDを抵抗代わりにして
他方の一個は点灯が持続できることもあるのであきらめない

いずれにせよ送信機用電池や動力用の電池は容量があることと再充電が可能なので
電圧さえ合えば非常用の電池として様々な用途に転用できる。
今後 輪番停電中に懐中電灯の電池が切れたときなどに備え
(乾電池は店に在庫が少ない状況なので)
ラジコン用の機材で準備しておけば、ラジコン親父株アップ間違いなしであろうと思う。
(鰐口クリップがあれば最強だが普通ないよね~)
くれぐれも電池や配線のショートとプラスマイナスだけは間違わないように注意して
日頃の電子工作ワザを披露して家族に向かって鼻を高くしようではニャイか

追記 当然BEC経由よりバッテリーダイレクトの方がより効率が良く 点灯時間が長くなる

1セルなら100Ω以上の抵抗でLED一個
2セルなら300Ω以上の抵抗でLED1個
3セルなら470Ω以上の抵抗でLED1個
という感じOK
LEDにこだわらず、豆電球でも電球を直列つなぎにすることで対応できる
クリスマス用のツリー照明と同じやり方。

ストローとコンビニ袋で作れるLEDの光を和らげるランタンの作り方

ふしみさんの製作例
