翅蟲 ヘビケラRC キートケロス 用 遊星ギア選定

翅蟲 ヘビケラRC キートケロス 用 遊星ギア選定_d0067943_14275526.jpg

1月29日に頼んだ(香港だから正月でも大丈夫かなと思った)遊星ギアがやっと2月9日届いた。
HKポストで丸5日留っていたので、Hkでも正月は滞るようだ。

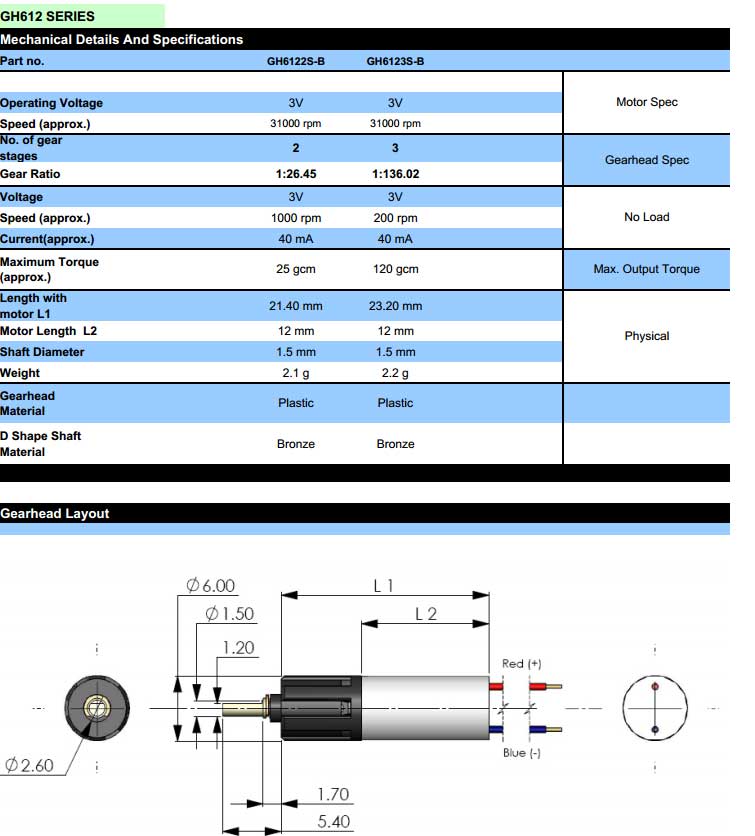

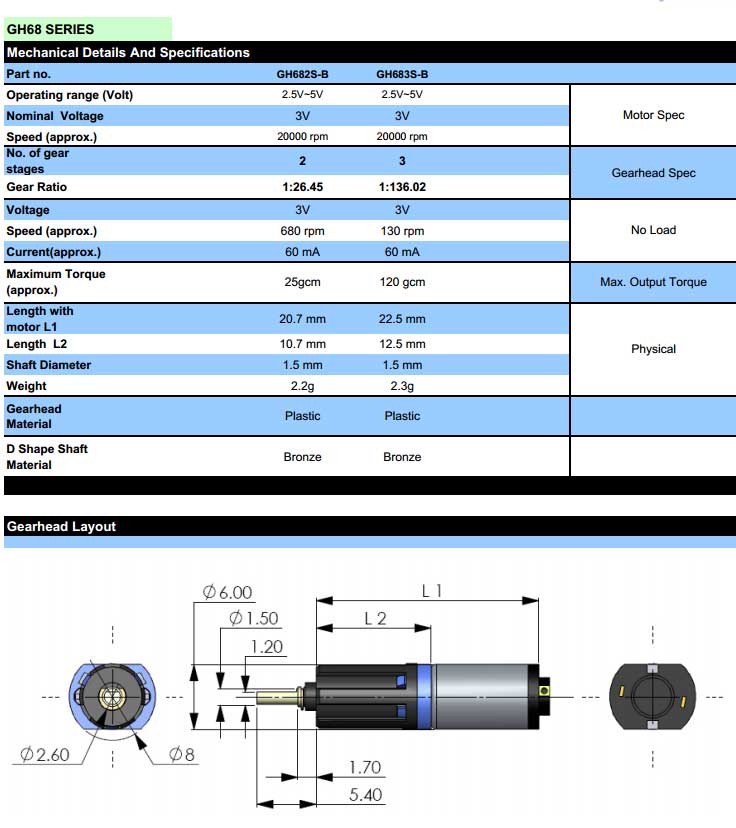

今回Gizmo'sに頼んだのは6ミリモーター 26対1のモデルと 8ミリショートで26対1のバージョン スペックは以下のとおり
翅蟲 ヘビケラRC キートケロス 用 遊星ギア選定_d0067943_14212083.jpg

翅蟲 ヘビケラRC キートケロス 用 遊星ギア選定_d0067943_14215514.jpg

いちおうショート8ミリモータののほうはカタログ値だけなら、十分に小型羽ばたき飛行機に使えそうな
回転数ではあるが、たぶん非力かも~
翅蟲 ヘビケラRC キートケロス 用 遊星ギア選定_d0067943_1437493.jpg

とりあえず開発中多数枚羽ばたき飛行機
翅蟲 キートケロスに搭載して、テスト飛行を試す。(試す前に即モーター換装の可能性極大)
これの原型機 翅蟲 ヘビケラRCのビデオを久々にニコニコ動画にあげておいた。この機体は翼面荷重が1g/dm2を切るため、人の頭上すれすれをゆっくり旋回しながら自在に漂い飛ぶことが楽に可能だ。
動画高解像度版はこちら ニコ版とは音楽を差し替えているので、印象が違うかも

Commented by moto at 2013-02-13 10:56 x
GH68シリーズのモーターは、マブチのK20系サイズなんですね。
2004年ころまで、12x10mmのN20系や10x8mmのM20系が良く使われていて、万世橋上の店や千石でいろいろな回転数のものが入手できました。8x6mmのK20系は見たことなかったです。秋葉原で手に入るかなあ? 一つ上のサイズのGH810シリーズのギアモーターなら、替えモーターはいろいろありそうだけど、重量が問題かな。
Commented by mayoneko at 2013-02-13 12:18
motoさん情報感謝です、一つ上サイズのGH8も検討していたのですがたしかに重量が問題で、でもこのモータ、缶ショートすぎてトルクがほんとありません。現代で言うと6㎜モータで缶10㎜程度6Ω低度な感じです。あとほんとはギア比50~100位がほんとは欲しいのですが、このあたり他のメーカでも超小型遊星ギアだと、すっぽり抜けてるんですよね。
Commented by moto at 2013-02-13 12:47 x
たしかに効率の点で2005年にはコアレスモーターに移行しちゃってるからねぇ。
26対1に7mmモーター付けてみたらどうなんだろうか。アダプター作ったんだっけ?
あ、それから3月30日の飛行会、土曜日だよ。31日の間違いかな??
Commented by mayoneko at 2013-02-13 12:51
飛行会31日の間違いでした指摘ありがとうございます。7㎜モータのアダプタもとりあえず作ってありますが、できれば軽量な6㎜で行きたいのです~
Commented by umidori at 2013-02-14 13:43 x
此のモーター(100円)は、今もノミ型機で50xcユニットに組んで利用して居ます。少し電流食いなのがチョッとですけど結構パワー有ります…
使い方次第で未だ未だブラシカーボンも出番が有ったと懐かしい思いで
出てきました。超小型飛行体さん、有り難う御座いました。
