リクエストがあったので、ランディングギアを作図してみた。

なんとなく0．5ミリワイヤで組んだ状態がこれで、
実際は青い３Ｄプリントパーツはプラモデルのように細いランナーで
一番大きい（20ミリ角）の板の周りに接続されている状態となる。大きいなあと思う人はカットすれば良いと思う
厚みは0.8ミリしかない。

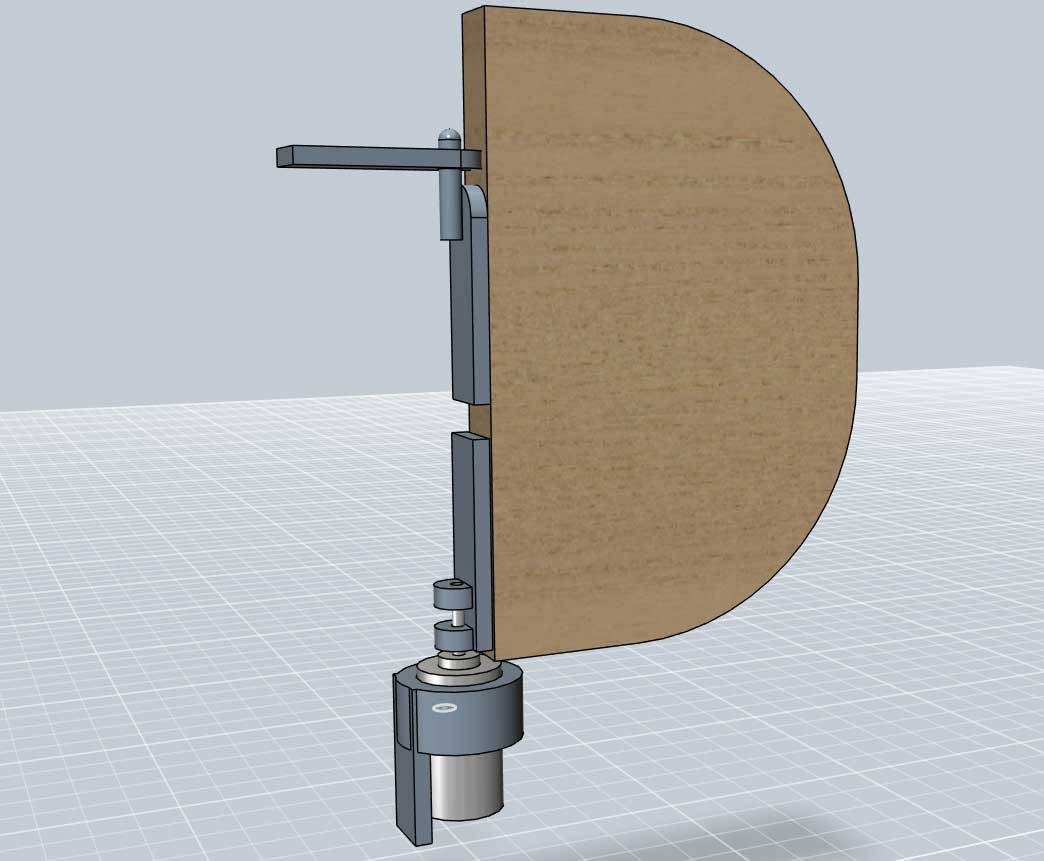

ついでに4ミリモーターアクチュエーターパーツもついてる
尾輪はいちいちプラモから持ってくるのもなんなので、ついでに作ってみた。
後ろにあるホーンは万が一サーボでやるとき用、基部は10ミリ角　
グリグリみたい人はＧｏｏｇｌｅ　Ｃｈｒｏｍｅでこのリンクを見てください。
小さいタイヤは直径5ミリ　大きいほうで直径16ミリ
タイヤはこれをつ使ってもいいし、素材に使って、この周りになにか貼っても良いと思う。

どうでしょう？

Commented by ニイダ at 2013-05-07 19:57 x

すごい！もうできたんですね☆しかも色んなパーツもセットで☆

最近サーボを使うようになって思うようになったのですが。サーボホーンからリンケージのロッドにつなぐクランク状のパーツをピアノ線とかで作ってたんですが。サーボが増えるとそのパーツも増えて重量が増してしまうので、3Dで出来ないかなぁと思ったのですが、どうでしょうか？樹脂だと弱すぎちゃいますかね？特に1.7gサーボは0.5mmだとガタが多くて0.8mmのピアノ線を使ってた(NDFトムキャット)のでバカにならないかなと…

Commented by からくりや at 2013-05-07 20:10 x

6個ほしいです。発注個数に加えてください。

Commented by mayoneko

at 2013-05-07 20:16

今の小型機サイズなら０．５みり～０．３ミリピアノ線とカーボンと収縮チューブ組み合わせでほぼ事足りるんで、リンケージ関連プリントパーツはホーンとエルロンクランクぐらいかなと言う感じです。１．７ｇサーボ帆ホーンのゆる穴はいったん、粘度の高い瞬間を爪楊枝で穴に差して固まらないうちに０．５とか０．３のクランクピアノ線を通して、促進剤で固めつつ、ピアノ線は動かすみたいな技を使うと、ガタが無いピッタリの穴にすることができるので、試してみてください。あとはいったん穴を完全に瞬間接着剤で埋めて、ピンバイスで穴を開け直すとかがオススメです。

Commented by ニイダ at 2013-05-07 21:55 x

なるほど！そういうやり方が有ったんですね。勉強になりました☆
次に作る時は試して見ます^ ^

Commented by きくマン at 2013-05-07 22:09 x

アタマで想像していた部品と一緒です！
タイヤも付いていて理想的ですね。
ランディングギア×2
アクチュエーター部品×1
の1機作れるセットだったら購入しやすいかな？
プリントされて来るのが楽しみです！

Commented by としちゃん at 2013-05-08 08:06 x

予定では５月２３日頃パーツが届く予定です。リンケージですがあと収縮チューブとカーボンロッドのみでガタがほとんど無いリンケージのやり方もあります。http://trhk.exblog.jp/9037597/　を参考にしてみてください。これはファンフライ用なので舵角を大きくするためにカーボンロッドでホーンを延長していますが、ホーンに収縮チューブで直付けでも大丈夫です。
