祝 動きました 赤外線モジュール シリアルパルス

いちおう、1700μS程度の5チャンネル分のシリアルパルスを出す、プログラムができたので、早速、赤外線モジュールの回路に入力しましたが、動きません。(T_T) ということは、PICから先が怪しい、でもPICから先はここ3ヶ月何十回も見直している、それでもと思い、新規に部品が再び流用できるように(セコっ)部品の足を長くしたまま、4度目のお試し回路を組んでみました。一つ一つ部品の向きを確認し、さらに電圧変換ICを単体でテストし、つぎにFETを単体でテストし、「あれっ」おかしいぞっ!オンオフできない、なぜ?FETはラベル前から見て左から1,2,3となっていて、1はon,off入力、2は通り道、 3はアースとなっているのですが、「うにゃっ?」なぜか私は無意識に3ピンに入力を、1ピンにアースをつないでいました。今まで小型送信機も何台か作り、おなじFETを使って一度も失敗したことが無かったのに、なぜかモジュールのときだけ、逆に接続していたようです(なぜっ?)、またそこは大変自信があったため、何度見返しても、無意識のうちに正しいと思い込んでいたようでした(3ヶ月もだよーん、情けなや)。ヤッター光った!
\(*T▽T*)/バンザーイ\(*T▽T*)/バンザーイ\(*T▽T*)/バンザーイ
ATTACK4のシリアル出力をつなぐと、バッチリ制御できました。
ちなみにATTACK4のパルスは正論理で出ているようで、入力はPICの4番ピンに直接接続しないと、作動しませんでした。T7ACPに関してはDSCコードでRF受信機を制御できず、クリスタルを抜いた状態でも30分程度で満充電の電池が終わる症状があったため、現在修理に出していて、戻ってきたら早速検証したいと思います。
なんとも情けないFETの逆接続という落ちでしたが、とりあえず
シリアルパルス発生のプログラムも少しかじれたので、よかったです。
まず、使う人はいないと思いますがここにシリアルパルス1700μSHEXファイル置きます。(右クリックで保存を選ぶ)
使い方は、書き込んだPICに電源を1番5v8番GNDつなぐと、6番ピンからシリアルパルスが出てきます、それを赤外線送信モジュールの4番ピンにダイレクトに入れるだけです。超強力赤外線送信機モジュールの場合2番ピンにパルスカウンターを接続するとおおよそ1700μSのパルスが各チャンネル出ていることが判ります。製作したモジュールの動作確認にいきなり送信機のトレーナー出力をつなぐのが、なんとなく不安な方には使えると思います。
祝 動きました 赤外線モジュール シリアルパルス_d0067943_9203312.jpg


いろいろサポートのメールや電話、コメントしてくれたみなさん。
ありがとうございますm(_ _)m アリガトォ~★ほんとにm(_ _)m アリガトォ~
長かっター3ヶ月

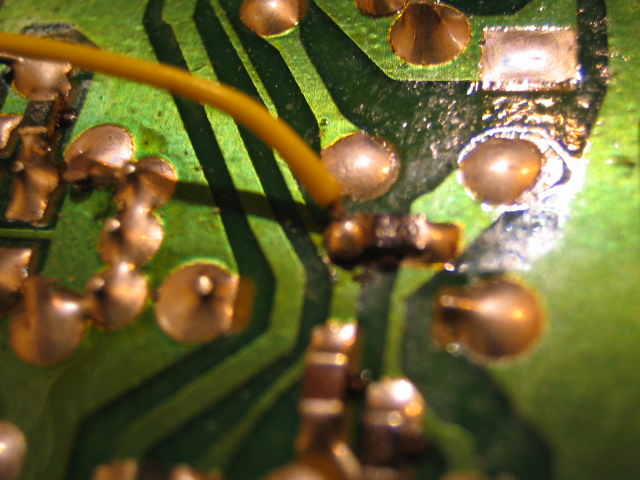

あと参考にATTACK4のシリアルパルス取り出し部分の写真を掲載します。
祝 動きました 赤外線モジュール シリアルパルス_d0067943_9214861.jpg
