クアッドタートル のフレーム試作品がやってきた

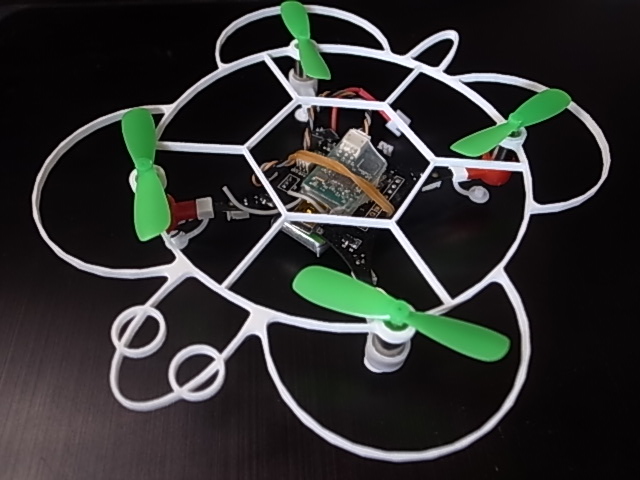

クアッドタートルのガードフレームが3Dプリントされてきた
重さは2.5g 材質はナイロンなので柔軟性にとんでいい感じ
(ABS FDM方式でおうちで3D印刷した物はこちらふしみさんのところで確認できる
クアッドタートル のフレーム試作品がやってきた_d0067943_1049748.jpg

飛ばしてみると、家族にも良く受けた、カメがふらふら飛んでいるのは中々に可愛いようだ
天井にはりつけるように、天井側へもフレームの一部を伸ばしたほうがもっと楽しめそう。
このガードフレームはHobbyKing Pocket Quadようだけど
Hubsunとかのマイクロクアッド用にも作図してみてもいいかもしれない。
クアッドタートル のフレーム試作品がやってきた_d0067943_1052055.jpg

オプションで機体中心でブル下げられる着脱式の重心確認フレームも3Dプリントしてみた。
なんだかんだでプロペラに限らずバランスはとっておいたほうが、
基本的な安定度は増すと思うし一つのモーターだけに負荷が偏ることもなくなるのではとも思う
クアッドタートル のフレーム試作品がやってきた_d0067943_10564197.jpg

着脱式のキャスターもプリントした。こちらは4組で1.3g
タイヤはキャスターのフォークにはめ込むだけなのだが、いい感じの嵌り具合で、たぶん激しく墜落したらタイヤが外れるだろうが、キャスター各部が折れることはなさそうな期待が持てる。
Commented by ふしみ at 2014-02-01 11:50 x
これは売れそうですね。
車輪の付け方がシンプルでいいな、他にも色々なところで使えそう。
こちらは足3本折れました、こうゆう部品はナイロンが最強ですね。
Commented by ふしみ at 2014-02-01 12:09 x
それとプテラの部品も届いているんなら欲しい
Commented by mayoneko at 2014-02-01 12:50
ふしみさんカメフレームなにか取り付け時に不具合とかありました?
こちらがデータを直そうと思っている点は、モーターが嵌るところをもっと深くする、天井にあたってもいいようなリングかなにかを追加、ランディングスキッドをもう0.1~2ミリくらい外周を太くするくらいです。
プテラは海外に発注なのでまだまだです、急ぎなら国内に出します。
それにしてもふしみさんのところみたく自家製プリンタなら早いし安いし、壊れてもプリントすればいいしで素晴らしいですね。
Commented by ふしみ at 2014-02-01 16:37 x
急いでるわけではないので待ちます。
モーターのところ、浅かったので広げて下まで下がるようにしちゃいました。あと足の根元を太くしたほうがいいと思います、着陸の時バッテリーが床に当たるのと自分のは3本とも根元で角パイプごと折れてしまいました。この一点に衝撃が集中するようです。でもナイロンなら大丈夫かな。
Commented by mayoneko at 2014-02-02 12:21
ふしみさん了解です、ナイロン製の足は今のところ折れていませんが、転ばぬ先の杖でご指摘の箇所ほきょうしておきます、それとキャスターがいまいちだったので、BB弾を埋め込むようなボールリンク的なスキッドの足先にしようかと思っています。
