HOサイズ確認

普通の2トントラックをHOサイズにしたらどんなものかと(大きさ的に)とりあえず

トラックのWEBカタログから寸法を拾ってきて1/87し小数点をなくして
ホイールベース29ミリ、トレッド16ミリ、タイヤ径8ミリとザックリとした数字を割り出しつつ
30分ほどCADやってみた。トラックの後ろにある箱は1センチ角
2150印刷をはじめたあと1時間20分後には手に入る 3Dデータここにあります

30分ほど経過 タイヤが出来てきた。
そういえば CURAが14.12.1になってから、デフォルトの設定でもラフトがかなり薄くなって剥がれやすくて助かっています。パサパサって感じで剥がれます。

出来たー ちなみに0.2ミリ積層

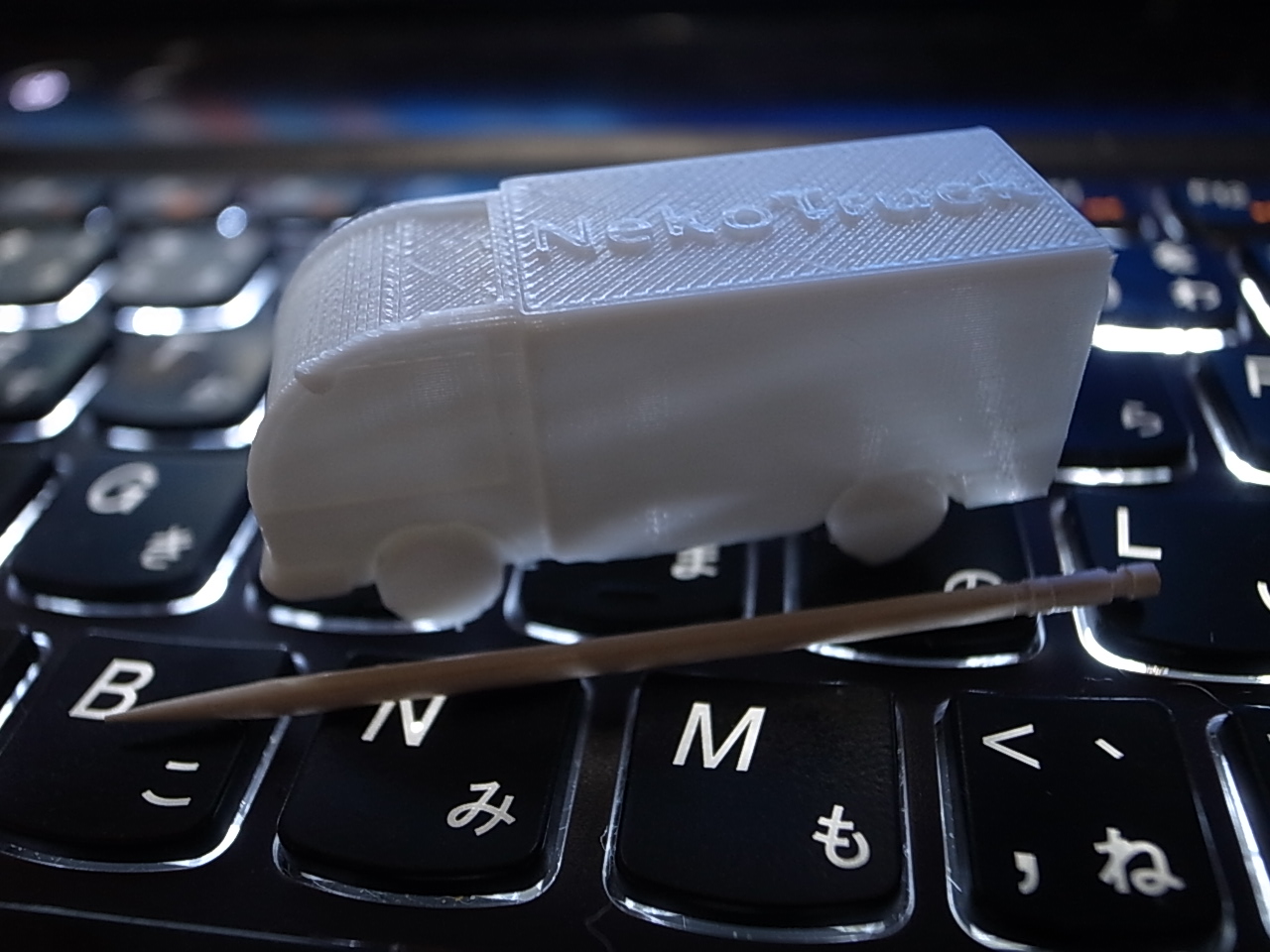

フムン、キーボードのキー3個分といったところで、爪楊枝より短いと

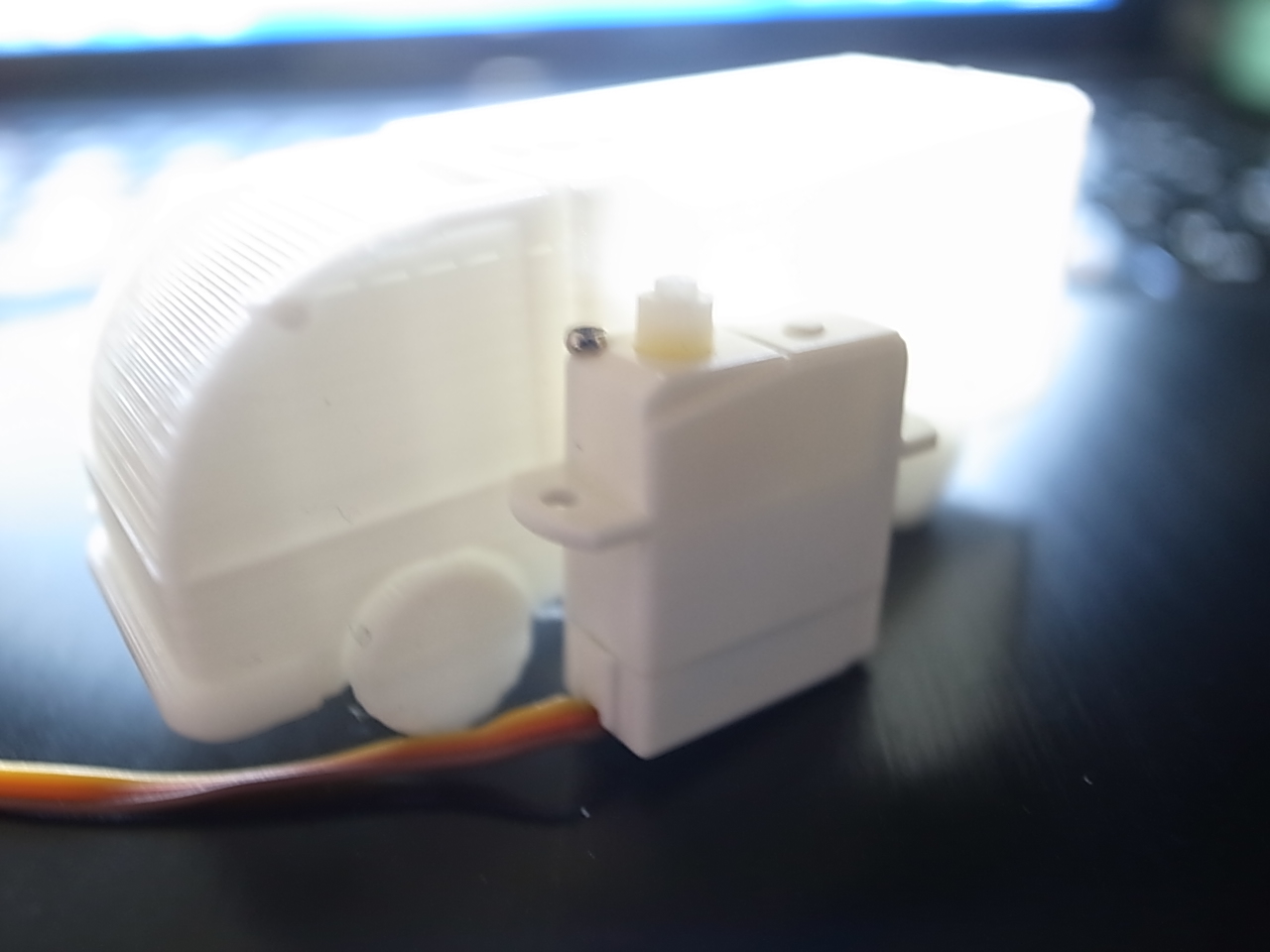

1.7グラムサーボなら2個は収まりそうな感じ  ウニモグならもう少し大きそうだ(WB32ミリ位だし)
シャーシを考えて見ようっと。
Commented by ふしみ at 2015-01-12 00:29 x
あ、文字がくっきりだ。
トレッド16ミリは1.7gサーボが入るギリギリの寸法ですね。多くのRCカーは幅を大きくデフォルメしてるそうですよ。ウニモグは自分も狙っていたんですがいい感じのが見つからなかったです
Commented by mayoneko at 2015-01-12 10:34
ふしみさん、Autodesk123D新しくなってから文字の取り扱いがとても楽になりました。試しに1ミリの高さで出してみたのですが、いい感じです。ウニモグは出来がいいのもあるのですが、お高いので手作りプリント品なんちゃってウニモグも楽しいかと。あとコンテナ部だけプリントとか。車デザインも楽しいし
