3Dpurinntoパーツと複葉機

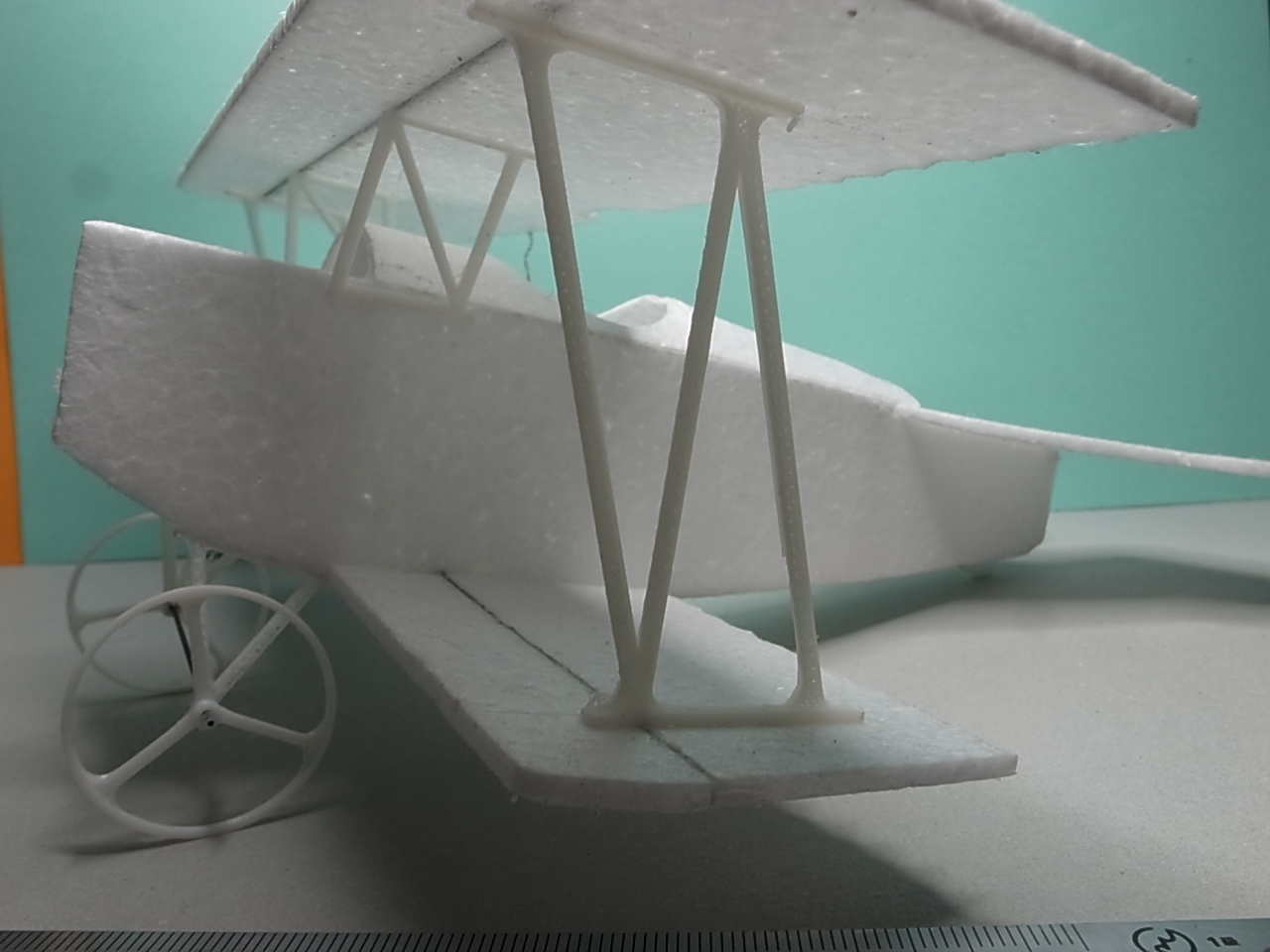

スパン20センチの複葉機を3Dプリントパーツを多用して作っています。
3Dpurinntoパーツと複葉機 _d0067943_9123932.jpg

プリントパーツ分約2gは重く、エレベーターメカを積んだ上の画像の狀態で重量は5.9gほどになっています。
ちなみにラダーのみコイルアクチュエーター、支柱とかの材料バルサなどを使用すれば重さは5gを切ることが出来ます。
3Dpurinntoパーツと複葉機 _d0067943_9125874.jpg

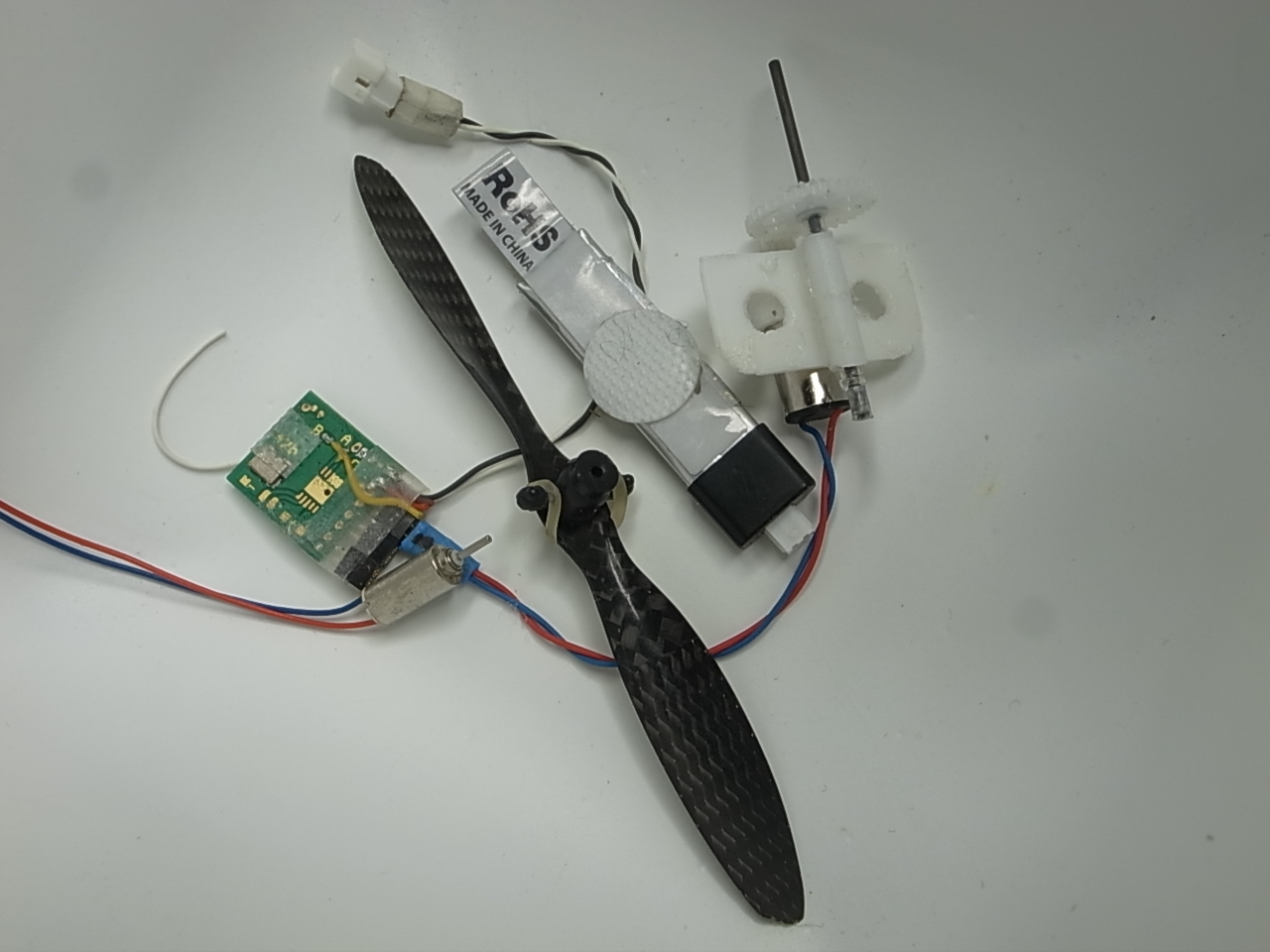

現状一番、安く入手しやすい60mAリポ、デルタング受信機、カーボンペラ、ギヤボックス、6ミリモーター、ラダー用4ミリモータショートタイプは合わせて5g程度の重さになります。30リポが再び入手しやすくなれば4g台に収まります。
このギヤボックスと3.2インチおカーボンペラ、千石6ミリモータの組み合わせで
3.5V320mA推力8.6gほど出ます。今どきのリポなら30mAのリポで十分まかなえる消費電流です。
3Dpurinntoパーツと複葉機 _d0067943_9162421.jpg

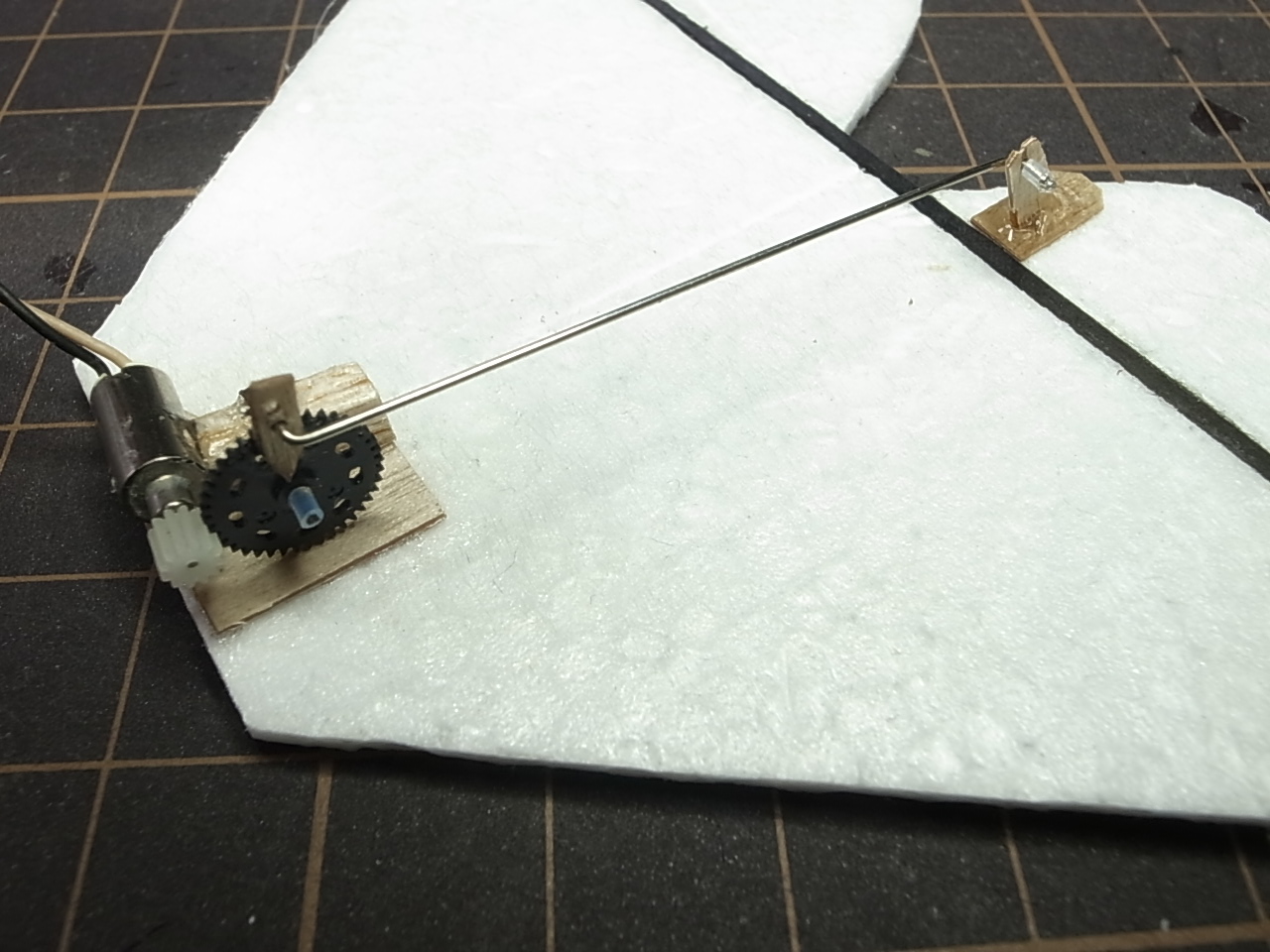

今回エレベーターはガッチリ舵を効かせたいと思っているので、モーターアクチュエーターは1対は3のギヤを組んでいます。ほんとは1対2ぐらいで十分なのですが、24歯のギヤが手元にないので、今回は1対3でいきます。
エレベーターシステムと水平尾翼を合わせた重量は0.7gです。ヒンジはブレンダムテープを3ミリ幅に切ったものを使用しています。
ギヤダウンするとヒンジにあまり気を使わなくなるところが良いのとリンケージを使えるようになります。
昔ならエレベーター、ラダー共にコイルアクチュエータにすれば、メカの重量は2つ合わせても簡単に0.3gを切ることが出来ますが(モーター仕様だと1g近くにはなる)、最近は推力に余裕があるので、できるだけ楽ができるようにモーターアクチュエーター仕様にしています。
Commented by ふしみ at 2015-02-06 11:47
2:1でいいのならクランクみたいなもの作ってもいいかも。
エレベーター付で6グラムって自分なら十分合格ラインです。
Commented by mayoneko at 2015-02-07 11:31
ふしみさんそうですね、クランクのほうがいいかも、細かく比も設定できるし、エレベーター付き6gといっても、他のメカと合わせると10g超えます(笑)
