エアロソアラ送信機にリポ充電器を仕込む

エアロソアラの改造第3弾
送信機に30mAリチウムポリマー電池用自作充電器を仕込んでみました。

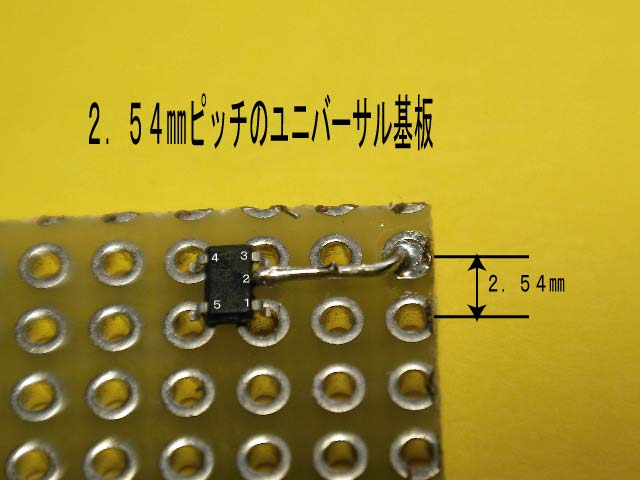

まず充電IC LTC4054L-4.2の2番端子にリード線を半田付けして、
そのリード線を使って、
ユニバーサル基板にICを固定し。lここで一句
(チップパーツ一カ所留めれば怖い物なし)字余り
あとは画像の順番の様に、。

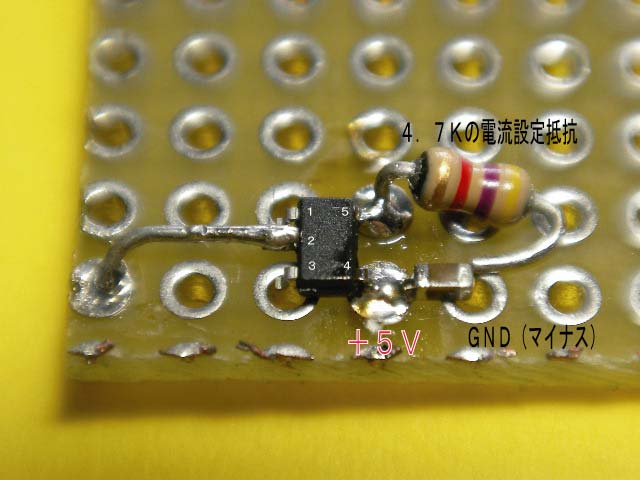

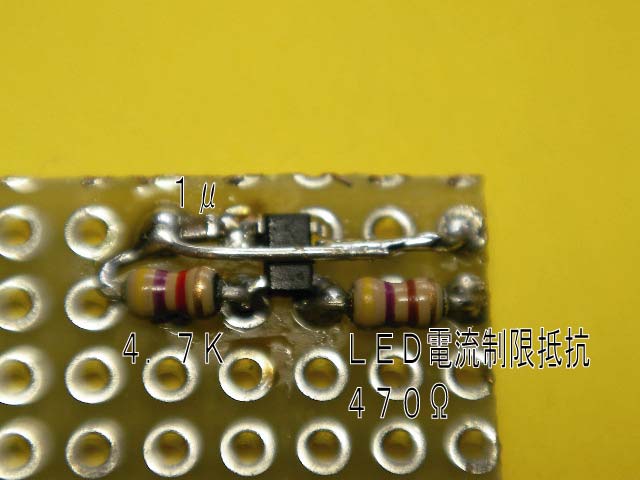

部品を配置しては、
半田付けを繰り返し
部品を載せきったら。
ユニバーサル基板から穴をガイドにして切り離し、
次に配線用のリード線を半田付けし、

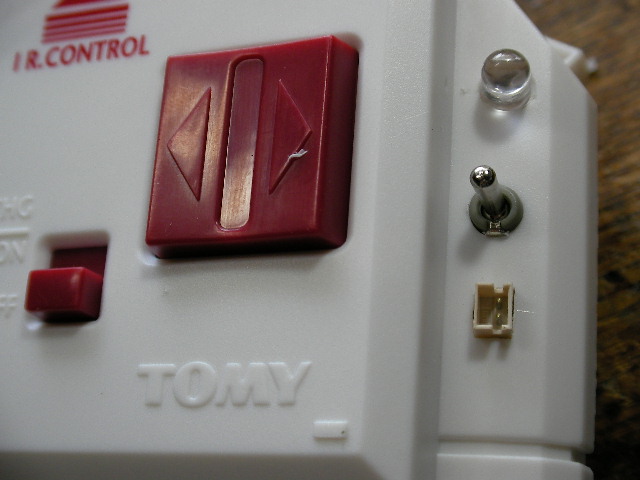

送信機ケースに穴を開けて、トグルスイッチ、充電確認LED、充電端子(JSTコネクタメス)を配置後、
送信機電池ボックスの+端子の赤リード線を外しその線にリード線を延長して、トグルスイッチの片端子に配線します。あとはそれぞれの配線を済まし。充電動作確認をして、ホットメルトで基板やスイッチなどを固定して、送信機の蓋を閉めればできあがり。
バンザーイ待てよ、あ”っ
このやり方だと、送信機電池が弱って充電時に4.5v切っているような状況だと充電出来ませんニャー。素直に携帯電話のACアダプタとか、USB端子から5V取った方がよいかも知らんね。と組み立てきってから気づく間抜けな万年平所員であった。
チャンチャン
