バキューム成型切り出し

バキューム成型したスチレンペーパーの切り出しについて、ざっと簡単な図にしてみました。すべて実体験から得たやり方ですが、工夫の仕方は他にもいくらでもあるとおもいます(もっとうまいやり方も世の中には多々あると思いますが)。参考にどぞ

ちなみ透明アクリルや塩ビ板でにキャノピーを作成したいときの最大のコツは。熱成型時にオリーブオイルを原型に塗れば、ホコリやシミから逃れられ、とても綺麗なキャノピーがあっさり出来るのでお試しあれ。。あと熱は出来るだけ成型物におおいをつけて均等にかけたほうが厚みにムラがなくなります。あとこんなやり方あるよとか、良かったらコメントにて教えてくださいニャ
15年ほど前に製作したバキュームマシン

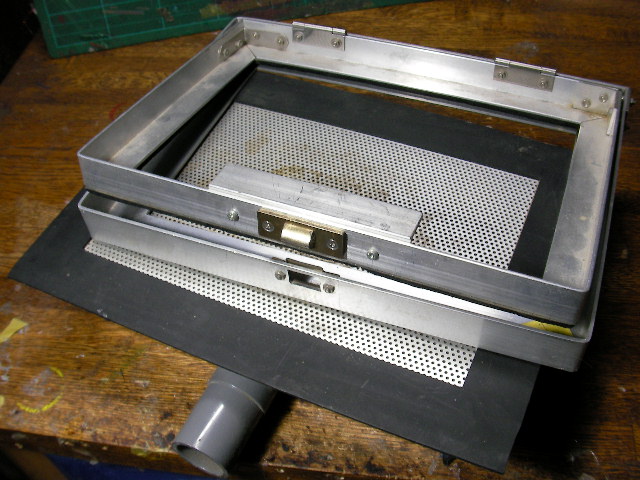

アルミのシャーシケースとアルミのLアングル、水道管継ぎ手、ゴム板で製作
ワンタッチで加工材が入れ替えられるようにしてある、

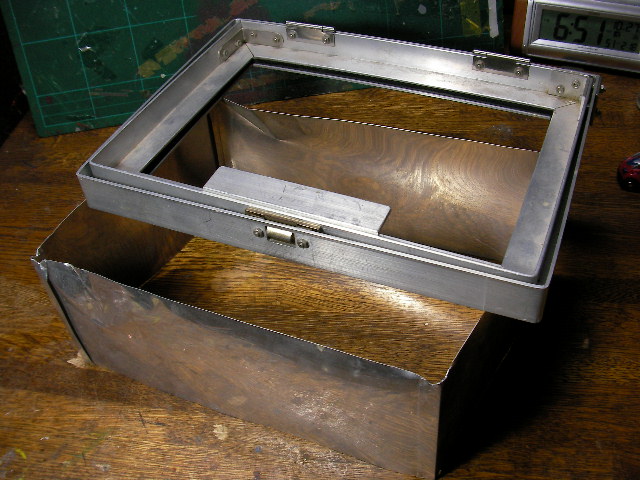

アルミの熱遮蔽板は厚み0.2ミリのアルミ板を折り曲げ加工で4隅を止めてある。

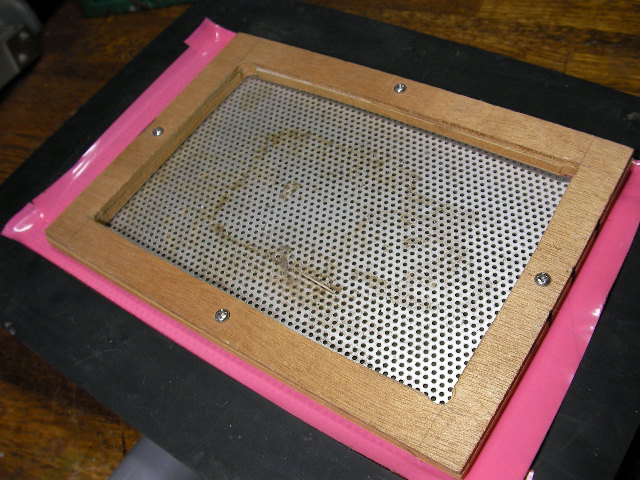

小さい加工の時は木枠を使う。アルミアングルで作らなくても木枠で充分、製作当時はバキューム側の空き面積を自由に変えられるように、ゴムのアダプターがあったが、どっかに行っちゃったので、いまはビニールテープで代用。木枠のとき加工物が引っ張られすぎるときは、加工物をテープで留めれば大抵は外れないニャ

ちなみにコレは5センチ四方のスチレンペーパの破片を熱して型に押し当てただけの
スチレンプロップ
