エアロソアラ チョビット改造

エアロソアラのお手軽な改造としてアクチュエーターコイルを巻き替える方法があります、他は全くノーマルでも1分近い飛びが可能になります。天井が高いところで飛ばせば1分は簡単に超えます。長時間飛行を望むならリチウムポリマー電池の改造と言う手もありますが、一見大変そうで一番簡単で安価な解決方法としてはマグネットワイヤ0.03㎜だけを入手して、コイルを巻き直す方法をお勧めします。極細の0.03㎜髪の毛より細い線でコイルを巻く???それは大変そうで無理ーと思われるかも知れませんが、実際やってみると意外に簡単ですので安価に改造したい方にはお勧めの方法です。
 「それでは術式開始」 「ピニャコ カッター」
エアロソアラ チョビット改造_d0067943_2233312.jpg
まずエアロソアラの尾翼のアクチュエターをカッタ・ナイフの新品刃先(良く刃先を折ったばかりの切れる刃先状態の物)で発泡スチロールごと切り離します、そうこんな具合に
エアロソアラ チョビット改造_d0067943_2234565.jpg

このときできるだけ胴体側から出ている細いエナメルのような線を長く残すように、切ってください、できれば線を切らずにアクチュエター部だけを切り離し、配線の片側にあたるコイル外周部のワイヤを5センチほどほどいてから、線を切ると後々の再結線作業がやりやすくなります。
エアロソアラ チョビット改造_d0067943_22361990.jpg

次に作業しやすいようにマグネットホルダーのついた尾翼を外します、プラ部分を持って上下にひねれば簡単に外れます、但し無理は禁物よく構造を観察して無理なく外しましょう。
エアロソアラ チョビット改造_d0067943_22382132.jpg

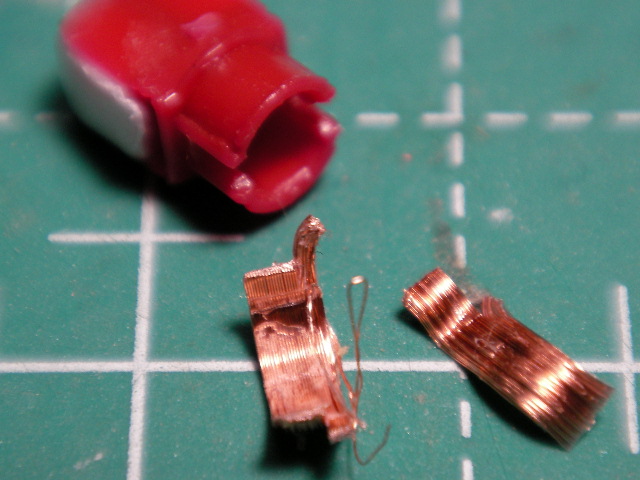

つぎに先程観察した事を参考によく切れるニッパーでコイル部分のみをバツっと上下切ります。
エアロソアラ チョビット改造_d0067943_22393616.jpg

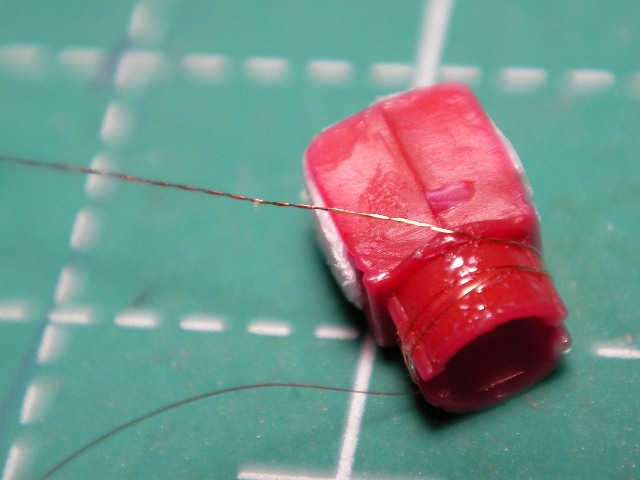

するとこれまた簡単にコイルをボビンから外すことができます。この作業もよく構造を観察してから進めると、ボビンにダメージを与えることなく綺麗に外すことが出来ます。ここでボビンのコイルを巻く表面を傷つけると、後に巻く細いワイヤが切れやすくなる原因になりますので、慎重に事を進めてください。
エアロソアラ チョビット改造_d0067943_22421229.jpg

次に0.03ワイヤを10㎝ほど2重に依っておいて、3回ほどコニシのボンドGPクリヤーをボビンに塗った所に巻き付け巻き始めを固定します。接着剤は硬化後、柔らかいタイプの物を使用するとコイル完成後の取り回しの衝撃を吸収して、線がきれにくくなります。その点から上記ボンドはお勧めです。
エアロソアラ チョビット改造_d0067943_23414430.jpg

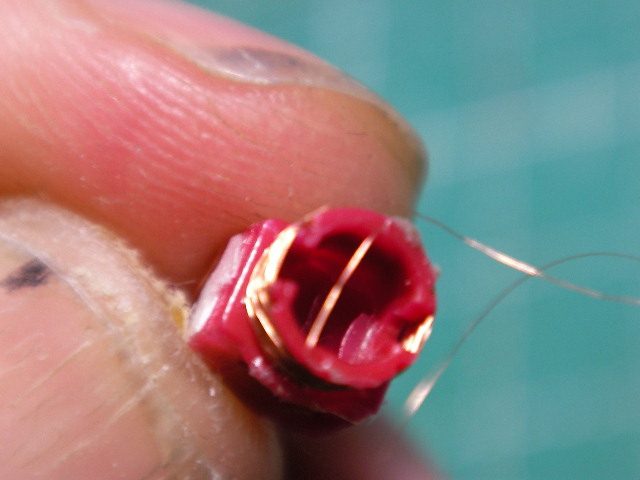

次にチャキチャキ手で巻いていきますが(参考巻き巻きビデオ)始めて扱う0.03㎜の線は何回か切れてしまうかも知れませんが手が自然に加減を覚えますので、10回ぐらい切れてもめげずに再チャレンジしましょう、慣れてしまえばまず切らなくなります。ただ調子こいて鼻歌交じりでグルグルどんどん巻いていくと
エアロソアラ チョビット改造_d0067943_23442754.jpg

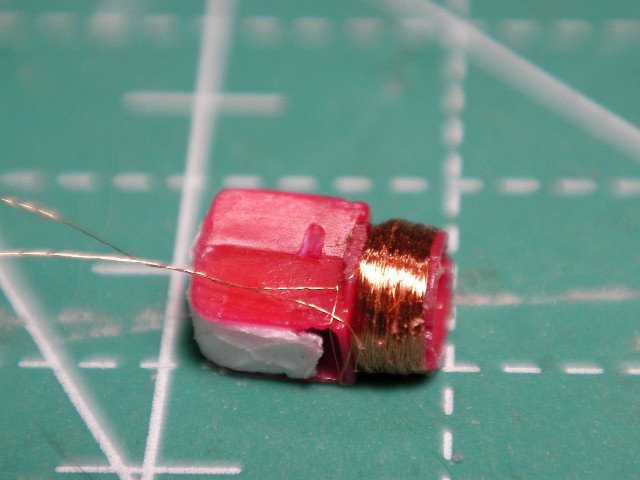

ボビンを画像のようにショートカットしてしまうのでたまに確かめましょう。大体200回から300回も巻けば終わりです。適当です大体10分程度で巻くことが出来ます。
エアロソアラ チョビット改造_d0067943_2345262.jpg
大体巻きづらくなるのがその当たりです、コイルがゆるまないうちに先程のボンドを薄く塗りつけて止めます。20㎝ほど線を残して2重によって先程の薄く塗ったボンドの上を2回から3回巻き付け巻き終わります。コイル端子に半田メッキをして、テスターで導通と抵抗値を確かめます、おおよそ80Ωから130ΩくらいになってなっていればOKですココも適当ね。ちなみに300回くらい巻くと130Ωくらいになっています。
エアロソアラ チョビット改造_d0067943_23505869.jpg

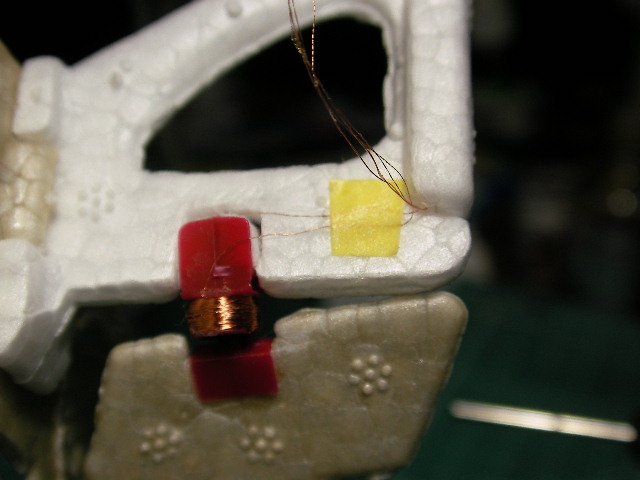

次に胴体側の線にも半田メッキを施し、コイルを接続します、このとき熱を帯びた半田が機体に触れたりするとサッと機体が溶けるので、慎重に事を進めるときは、要らない紙などをマスキング代わりに機体の半田が触れそうな部分に養生しておくと安心です。このあと軽く20秒ほど充電して、動作を確かめます、ラダーの向きとボタンが一致しないときは、ラダーのマグネットを反転させます、軽く押すだけでホルダーからマグネットは外すことが出来ます。動きを確認したら瞬間接着剤でマグネットを点づけしておきましょう。その際他の場所に接着剤が回り込まないように、楊枝の先などで接着剤をすくって、ちょこっとだけ付ければまず大丈夫です。
エアロソアラ チョビット改造_d0067943_23533688.jpg

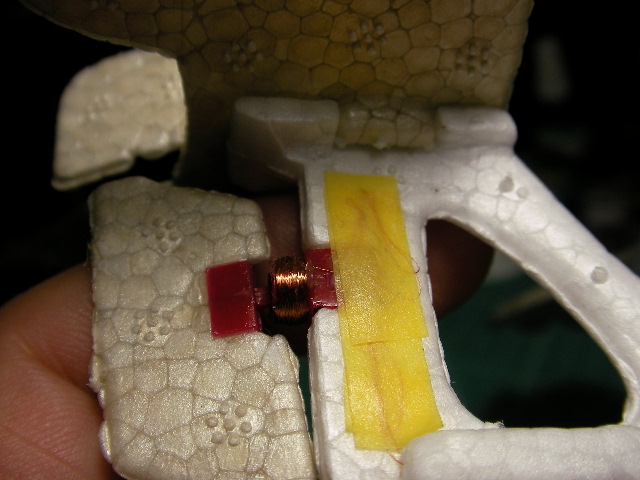

ラダーのついたマグネットホルダは慎重にはめましょう、無理は禁物で、よく構造を理解して填め込めばコイルを断線させることは無いでしょう。
エアロソアラ チョビット改造_d0067943_2356402.jpg

ラダーユニットを止めるついでにマスキングテープで同時に余った線もはみ出さないように処理します。これでもう一度動作テストをして完成です。コイルを巻き直しただけのエアロソアラの飛行ピンボケビデオのタイムカウンターで1分近く飛んでいる様子がわかるかと思います。さらに飛行時間が欲しい場合はこの記事を参考にしてみてください 、最近では改造セットもあるので簡単です、その際も今回施した、改造はリポ改造した後もさらに飛行時間を延ばす上で大変効く改造なので、最初の改造ステージとしてやっておいて損は無い改造だニャー
最後にいつもの呪文 くれぐれも自己責任で改造してね
