熱中フェスタに向けて 仕込み その1

熱中フェスタに向けて 仕込み その1_d0067943_1810166.jpg

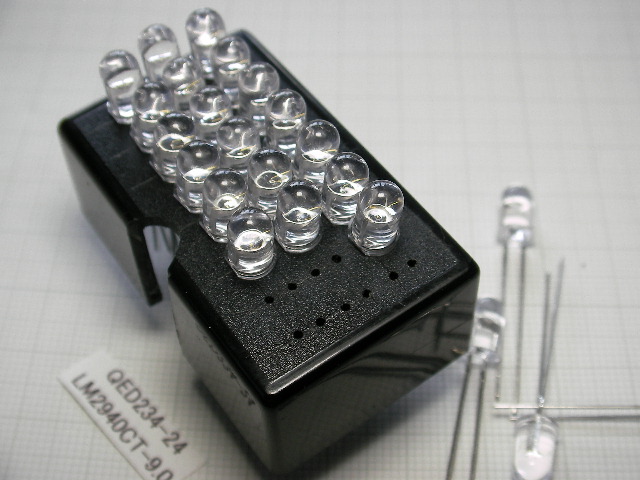

人前で飛ばすデモ飛行、当日送信機のトラブルで飛ばないのは恥ずかぴぃー。念のためというか電子工作がしたくなってムズムズしていたので予備送信機を製作しました。千石電商で買ったタカチのケース30×50×20に24個のLED足分48個穴を開けるわけですが、1㎜径なので手でピンバイスを回しても簡単に穴が空きサクサク工作は進みます。1年ほど前に購入して部品置き場の引き出しに転がっていたケースでしたが運良くちょうどいい具合に収まりました。
熱中フェスタに向けて 仕込み その1_d0067943_1811584.jpg

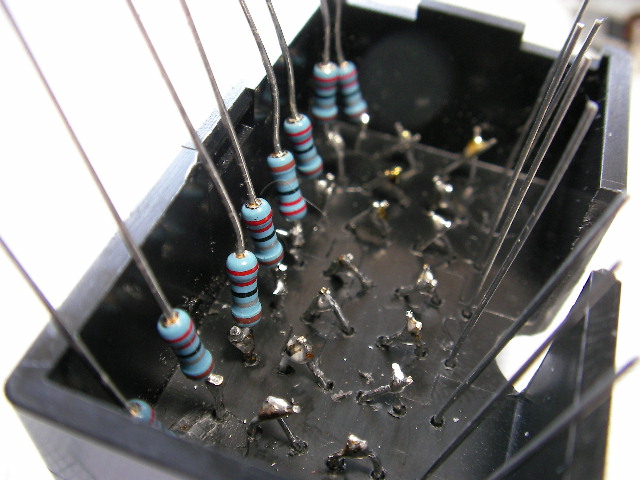

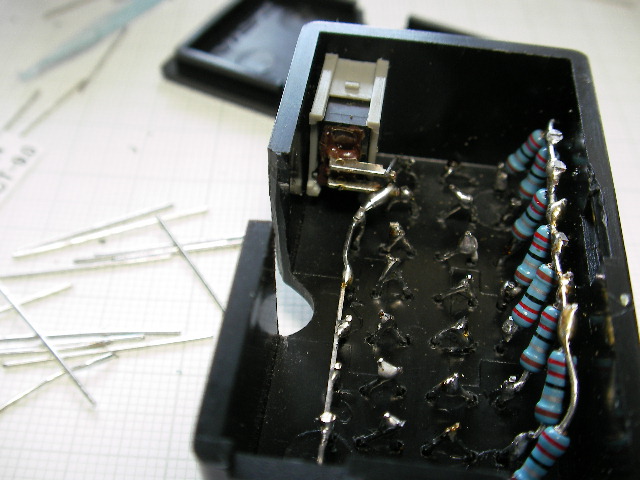

省エネ3個点灯と全開24個点灯の切り替えスイッチを付けました。空間的には赤外線送信モジュールの基板を置くことも可能ですが、今回は箱の中に全て仕込まず。
熱中フェスタに向けて 仕込み その1_d0067943_18121879.jpg

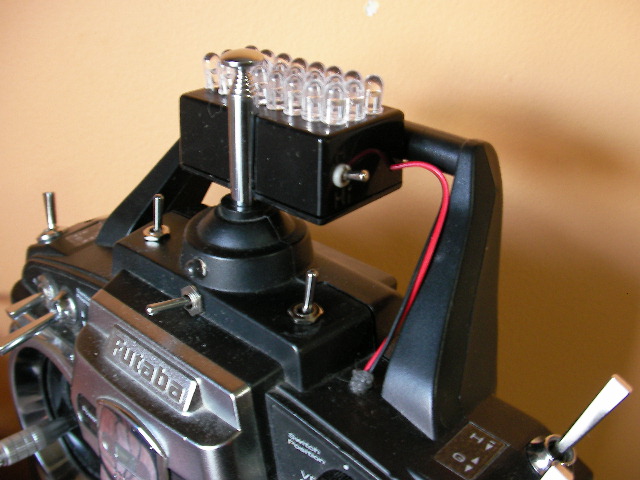

ついでにスッキリ見せるために赤外線送信モジュールを72MHZ送信機の中に仕込み切り替えスイッチで72MHzと赤外線送信が簡単に切り替える事が出来るようにしました。赤外線送信時は無線発振用のクリスタルが回路から切り離される様にしてあります。
熱中フェスタに向けて 仕込み その1_d0067943_18123427.jpg
送信機にごちゃごちゃ着いているスイッチは38Kと56Kの切り替えスイッチなどで、アンテナ基部のLEDは赤外線送信時にカラフルに色が変わるイルミネーション・フルカラーLEDを仕込みました。
熱中フェスタに向けて 仕込み その1_d0067943_1812473.jpg
完成品の赤外線送信モジュールなので火入れ後の動作は一発でOK。これで心おきなくフェア用の機体製作に入れます。さてと何から作ろうかニャー
Commented by kobara at 2007-04-14 19:00 x
SWの中に、ラダーの右左逆転SWはあるのかな?
あまり飛ばす気も無いので、送信機送らないで、もし必要になったら、借りよかな~(貸して~)
Commented by としちゃん at 2007-04-14 19:16 x
この手のコンピュータプロポラジコン送信機を使うメリットに、リバースがプロポ側で簡単に出来るところがあります(しかも機体別に設定できる)、あとエルロンとラダーをミックスさせておくと、エンコン側のエルロンスティックで舵を切りたい人、ラダースティックで舵を切りたい人など、好みでいかようにも対処できるところがおいしいです。もちろん現地で送信機のレンタルもOKですよん。
Commented by 八歳 at 2007-04-14 19:40 x
ケースに納めるとやっぱり綺麗でいいですね~
私は今PSのコントローラーを使った送信機製作中です(KYOSHOのヘリシミュ付属のコントローラー)でも部品足りないのでちょっと中断(^-^;
Commented by moto at 2007-04-14 20:01 x
おっ、私も久しぶりに両面一発トナー転写をして、受信機の増産に入っていました。既存の機体のお化粧直しより、クローン製作のほうが楽チンなので、展示品は全て新らしいものになります。ということで、受信機不足を解消するためにシコシコ・・・・。
Commented by mayoneko at 2007-04-14 20:32
八歳さん、どもPSのコントローラーはベストサイズですよねあのサイズで小さい液晶画面ついてて少しだけ各種設定ができればいいニャー
motoさんまさか休日に呑んでいないんですか?ということはまじめに仕込みが進みつつありますね、私も実績のある機体のクローンを考えています、今月は月末に2回飛行会があるのでその時に飛行調整も追い込めたらと考えています。
Commented by たかはし at 2007-04-14 20:58 x
みなさん休日も展示会の準備がはかどってますね~
たかはしは平日の飲み疲れを癒しつつ、最近ハマっている妙な新作機をああでもないこうでもない 美しい仕上げより見かけのキテレツさで勝負だ!
おっとそれから当日宿泊予定者のためにホテル押さえましたよ~コミュのほうの書き込み見てね
Commented by mayoneko at 2007-04-14 21:21
たかはしさん幹事ご苦労様です。流石ビジネスマンはやることが早い。
Commented by 野末 at 2007-04-16 11:15 x
