バンドモニター
2008年 02月 01日

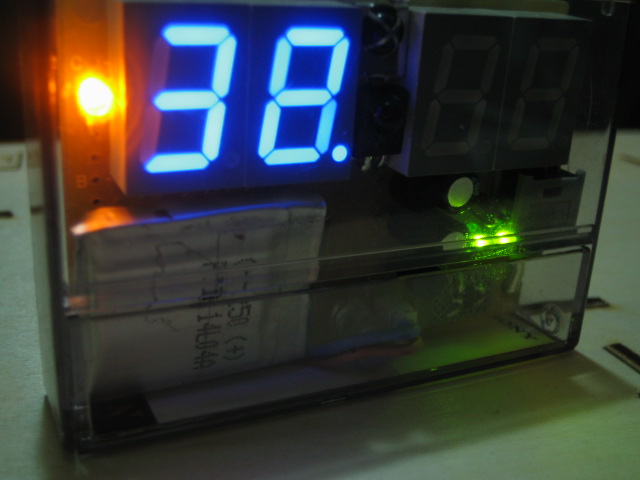

赤外線バンドモニターを作った。
判りやすいように３８Ｋ５６Ｋと直読できるようにした。
特に３８ｋはトイラジ、自作と入り乱れて大変混雑しているので、３８Ｋ使用が遠くから見ても判りやすいように高輝度ＬＥＤも１個余分に増設して、コモンも点灯させた
ケースはミニＤＶカセットのケースがピッタリでちょうど良かった。
判りやすいように３８Ｋ５６Ｋと直読できるようにした。
特に３８ｋはトイラジ、自作と入り乱れて大変混雑しているので、３８Ｋ使用が遠くから見ても判りやすいように高輝度ＬＥＤも１個余分に増設して、コモンも点灯させた
ケースはミニＤＶカセットのケースがピッタリでちょうど良かった。
Commented
by
たかはし
at 2008-02-01 21:11
x
あ～何かLEDネタ考えてるなとにらんでましたが、こういうことでしたか。完成おめでとうございます。周波数大混雑必至の日曜日の例会では絶大な威力を発揮することでしょう！
0
at 2008-02-01 22:28
当初ＥＬ発光体背負わした飛行機飛ばそうかと思っていましたが、インバータ部だけで２５ｇもあったのでなんか気力が萎えて・・・でもほかにもいろいろ仕込んだのでお楽しみに。
Commented
by
Ichi
at 2008-02-01 22:49
x
私以外にも皆さんいろいろ仕込んでくると思いますので、１００回大会は見所満点でしょう、遠足前の子供のようにワクワクしますね。
Commented
by
kobara
at 2008-02-02 07:26
x
お～なんだかかっこいいですね～
もうすぐ見えますね！！へへ
もうすぐ見えますね！！へへ
Commented
by
kobara
at 2008-02-02 08:48
x
この表示って８セグの端子が共通でしょうから、回路結構難しかったのではないでしょうか？
PICだと割りとかんたんですが、ロジックで組むとなると～えーと・・・・・・
PICだと割りとかんたんですが、ロジックで組むとなると～えーと・・・・・・
Commented
by
としちゃん
at 2008-02-02 10:25
x
kobaraさんネットカフェで時間つぶしですか？
安定して同じ明るさで光らすには、ＰＩＣでロジック組んだ方がいいのですが、単純にトランジスタでドライブしています。なので３８Ｋ側は少し暗いのと電流足りなくなるので高輝度ＬＥＤの方はもう一つトランジスタ足してます。ちなみにこの青セグメント秋月で売ってますよ、１１時開店です。今回はカソードタイプでアノード側は数字が決まっているので必要な表示分配線まとめちゃって、さらに手抜きで電流制限ダイオード使って楽してます。なのでセグメントの明るさがほんのわずかですが個々に微妙に違っています手抜きのつけですね。
安定して同じ明るさで光らすには、ＰＩＣでロジック組んだ方がいいのですが、単純にトランジスタでドライブしています。なので３８Ｋ側は少し暗いのと電流足りなくなるので高輝度ＬＥＤの方はもう一つトランジスタ足してます。ちなみにこの青セグメント秋月で売ってますよ、１１時開店です。今回はカソードタイプでアノード側は数字が決まっているので必要な表示分配線まとめちゃって、さらに手抜きで電流制限ダイオード使って楽してます。なのでセグメントの明るさがほんのわずかですが個々に微妙に違っています手抜きのつけですね。
