ジャイロ受信機基板
2008年 05月 08日
手抜き工作が祟ったのか、実は昨日作ったジャイロ搭載ハニービーの受信感度が悪い
超強力送信機でも１ｍ位しか届いていない、そのくらいしか届いていなくても問題なくコントロールできるのだからある意味もの凄くジャイロ効果で安定して楽に１Ｍ範囲内にヘリを止めて遊んでいられるとも言えるが本来２０Ｍ以上届く物が届かないのは大問題ということで、いろいろいじってみたが解決しない。適当基板寄せ集めのジャンパー配線ゆえクニクニいじる度にあちこち線が外れたりもするので、いい加減基板を起こした方が早いのではないかと思い始めた。

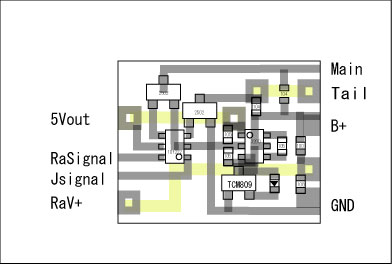

で久々（なんとパターン起こすの２年ぶり）にイラストレーターでＰＣＢパターンを組み始めたが、いやー今時自動パターンソフトとかあるんだなーと思いながら作業していると なんかめんどい ＥＡＧＬＥとかまじめに勉強しておけば良かったとも思うがつい手慣れた方法に走ってしまう。
でもそれほど複雑でない回路なら配置を考え始めるとドローソフトでも結構楽しめて組めてしまったりもする 結構パズル感覚で面白い！
２３時から始めて気づいたらもう２時だ どのみち一度ユニバーサル基板で受信感度問題を無くしてから再度パターンを考えなければいけないが
かつてやっていたことでもいったん楽を覚えるともの凄くめんどくさく
頭だけで考えてしまってなかなか手が動かない
特に基板作りはそのパターンにはまっていた いやー良い工作リハビリになった。
自分で考えてパターンを組んでいると とても自由を感じる
線の取り回し 半田のつけやすさ 部品の置きやすさなど
すべて自分好みにアレンジできる いろいろ追い込むのは 面倒だけど自分で工作する限り
自由なのだ
ちなみにEAGLEの３Ｄ版もあってこちらは完成予想図まで３Ｄで確認することができる
マスターしておいて損はないかもしれないが 体が２つ欲しいところ
超強力送信機でも１ｍ位しか届いていない、そのくらいしか届いていなくても問題なくコントロールできるのだからある意味もの凄くジャイロ効果で安定して楽に１Ｍ範囲内にヘリを止めて遊んでいられるとも言えるが本来２０Ｍ以上届く物が届かないのは大問題ということで、いろいろいじってみたが解決しない。適当基板寄せ集めのジャンパー配線ゆえクニクニいじる度にあちこち線が外れたりもするので、いい加減基板を起こした方が早いのではないかと思い始めた。
で久々（なんとパターン起こすの２年ぶり）にイラストレーターでＰＣＢパターンを組み始めたが、いやー今時自動パターンソフトとかあるんだなーと思いながら作業していると なんかめんどい ＥＡＧＬＥとかまじめに勉強しておけば良かったとも思うがつい手慣れた方法に走ってしまう。
でもそれほど複雑でない回路なら配置を考え始めるとドローソフトでも結構楽しめて組めてしまったりもする 結構パズル感覚で面白い！
２３時から始めて気づいたらもう２時だ どのみち一度ユニバーサル基板で受信感度問題を無くしてから再度パターンを考えなければいけないが
かつてやっていたことでもいったん楽を覚えるともの凄くめんどくさく
頭だけで考えてしまってなかなか手が動かない
特に基板作りはそのパターンにはまっていた いやー良い工作リハビリになった。
自分で考えてパターンを組んでいると とても自由を感じる
線の取り回し 半田のつけやすさ 部品の置きやすさなど
すべて自分好みにアレンジできる いろいろ追い込むのは 面倒だけど自分で工作する限り
自由なのだ
ちなみにEAGLEの３Ｄ版もあってこちらは完成予想図まで３Ｄで確認することができる
マスターしておいて損はないかもしれないが 体が２つ欲しいところ
Commented
by
Ichi
at 2008-05-08 07:55
x
僕も昨夜は二時過ぎまでやってしまいました。それでも朝はいつも通り起きちゃうのだが、歳のせいか？
基盤や回路図を見ると目が回る僕でしたが、最近は配線をたどって「これとこれが繋がっているのか」「この端子は作業しやすいようについてるだけで、取っちゃえば軽量化できるな」くらいは考えるようになりました。
キットを組んだだけでも動くと嬉しいので、自設計も楽しそうです。
基盤や回路図を見ると目が回る僕でしたが、最近は配線をたどって「これとこれが繋がっているのか」「この端子は作業しやすいようについてるだけで、取っちゃえば軽量化できるな」くらいは考えるようになりました。
キットを組んだだけでも動くと嬉しいので、自設計も楽しそうです。
0
Commented
by
yas
at 2008-05-08 09:45
x
遅くまでご苦労様です。 基板も触り出すと面白くてはまってしまいますが直ぐに動かしたい場合はやっぱ手慣れたソフトを使いますﾖﾈ~ 私もEAGLEは数回触っただけで新規部品を作った事が無く先日のBL基板などは直ぐ回してみたかったので結局はAUTOCADで書きました。 インドアプレーン用の共通ライブラリーを作れば結構早くなるのですが、コツコツ作業が苦手な私としてはなかなか前に進みません。 上のパターンで気になったのですが右下のICは電圧検出かな？もしそうならLEDの直列抵抗が入ってないと思います。 私も昨夜ハニービーを分解してEPPまでは貼り付けました。 今度は基板ですね～ としちゃんの真似しようかどうしようか迷っています＾＾；
at 2008-05-08 10:32
Ichiさん 過去の答えの出ている組み合わせも楽しいですが、答えを自分自信で探りながら作るのはもっと楽しいです。自設計や自作をしていると売られている完成品の見る角度も違った感覚になるのでこれも又楽しいです。
yasさんのおかげでジャイロチップが安く入手できました。回路の方もまじめに追っていただいてとても嬉しいです、おかしなところあったらドンドン言ってください。
ところでＬＥＤの電流制限抵抗ですが秋月の高輝度青チップＬＥＤを使用する前提だとＶＦが３．３Ｖなんで実際連続点灯する３．０８Ｖ以下の領域では要らないんです。その分軽量化と簡略化ができるという訳なんですー。飛行会に出ていると知る人ぞ知る裏技ですが
（tokoさんに教えて貰った）
yasさんのおかげでジャイロチップが安く入手できました。回路の方もまじめに追っていただいてとても嬉しいです、おかしなところあったらドンドン言ってください。
ところでＬＥＤの電流制限抵抗ですが秋月の高輝度青チップＬＥＤを使用する前提だとＶＦが３．３Ｖなんで実際連続点灯する３．０８Ｖ以下の領域では要らないんです。その分軽量化と簡略化ができるという訳なんですー。飛行会に出ていると知る人ぞ知る裏技ですが
（tokoさんに教えて貰った）
Commented
by
yas
at 2008-05-08 12:24
x
なるほど～ それで青色の人が居るんですね～
参考にさせて頂きます＾＾
何とかＥＡＧＬＥにジャイロチップ登録しました＾＾；；； 結局は自分で１からしないで有り合わせのパーツをつなぎ合わせて登録しました
参考にさせて頂きます＾＾
何とかＥＡＧＬＥにジャイロチップ登録しました＾＾；；； 結局は自分で１からしないで有り合わせのパーツをつなぎ合わせて登録しました
Commented
by
Fujinawa
at 2008-05-08 12:33
x
こんにちは。
ソフト的に見ると、今回の受信感度が悪い件について思い当たるところがありました。
受信パルスの誤パルスチェックパラメータが厳しいため、フルスロットル領域やラダーを大きく操作している場合に異常として認識する可能性ありそうでう。
私は通常、センター付近でしか操作していないので、気が付きませんでしたが如何でしょう？
パラメーターについては再度チェックしてアップデートしようと思っています。
ソフト的に見ると、今回の受信感度が悪い件について思い当たるところがありました。
受信パルスの誤パルスチェックパラメータが厳しいため、フルスロットル領域やラダーを大きく操作している場合に異常として認識する可能性ありそうでう。
私は通常、センター付近でしか操作していないので、気が付きませんでしたが如何でしょう？
パラメーターについては再度チェックしてアップデートしようと思っています。
Fujinawaさん ご心配いただき有り難うございます
先ほど実験ボードで回路テストしたところろ問題なさそうです。ジャイロからのノイズも混入していないようですし、たぶんあり合わせで適当に組んだので、どこか微妙ーにブリッジ気味になっているのかもしれません。
ご指摘の部分は操作していてそう感じません、もし荒いスティツク操作でロストしていてもセフティプログラムでゆっくりスローダウンするので見逃しているだけかもしれませんが。その点については問題を感じていません。ロスト時のスローダウンプログラムはとても安心してとばせていいですよー。
先ほど実験ボードで回路テストしたところろ問題なさそうです。ジャイロからのノイズも混入していないようですし、たぶんあり合わせで適当に組んだので、どこか微妙ーにブリッジ気味になっているのかもしれません。
ご指摘の部分は操作していてそう感じません、もし荒いスティツク操作でロストしていてもセフティプログラムでゆっくりスローダウンするので見逃しているだけかもしれませんが。その点については問題を感じていません。ロスト時のスローダウンプログラムはとても安心してとばせていいですよー。
Commented
by
Fujinawa
at 2008-05-08 20:23
x
誤パルスチェックパラメータが厳しいと思っていましたが、現状で問題なさそうなのでアップデートは止めときます。
基板もう作りましたか？
結果良ければ全て良しですが、モーターのマイナスラインを太くした方が良いかもしれません。
また、赤外線受光素子のフィルターコンデンサーと抵抗は受光素子にできるだけ近い方が良いですよ。（直付けでも良いかも）
もし、さらに問題があるようでしたら試してみてください。
基板もう作りましたか？
結果良ければ全て良しですが、モーターのマイナスラインを太くした方が良いかもしれません。
また、赤外線受光素子のフィルターコンデンサーと抵抗は受光素子にできるだけ近い方が良いですよ。（直付けでも良いかも）
もし、さらに問題があるようでしたら試してみてください。
Commented
by
としちゃん
at 2008-05-08 21:17
x
by mayoneko
| 2008-05-08 02:11
| マイクロヘリ
|
