2CHジャイロ回路搭載 ハニービー

Press-n-peelを始めて使って2CHジャイロ赤外線受信機PCBパターンを起こしてみた、
2CHジャイロ回路搭載 ハニービー_d0067943_0173746.jpg

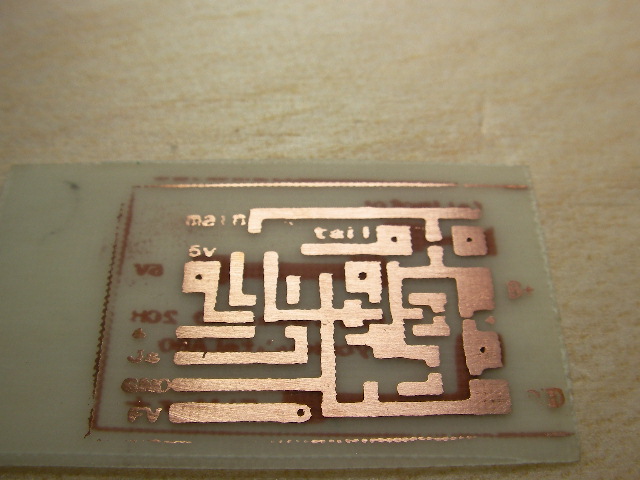

以前昇華型プリンタでやっていた頃に比べぐっと歩留まりが良くなり、初めての転写にもかかわらず3回目ぐらいで満足のいく転写ができるようになった。
2CHジャイロ回路搭載 ハニービー_d0067943_032938.jpg
以前は10枚転写してさらにマジックやデザインカッターで修正を入れて良くて3枚くらいしか使い物になる物ができなかったがこれは便利 高さ1ミリほどの文字でも結構綺麗に転写できる もう少し細いフォントにすれば良かった
2CHジャイロ回路搭載 ハニービー_d0067943_0201322.jpg
慣れればもっと旨く転写できるだろうと思う あとすっかり忘れていたが多少パターンの線を細くしておくことも大事だと今頃思い出した、熱を加えすぎた際に線が太くなっても、使い物になる可能性が高いからだ。早速部品を載せる
2CHジャイロ回路搭載 ハニービー_d0067943_0211278.jpg

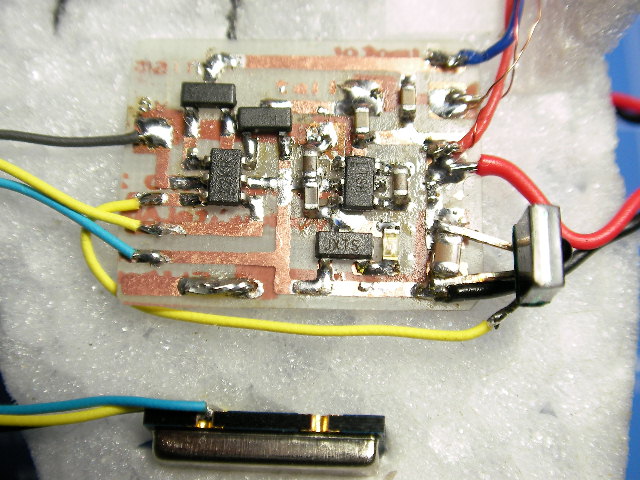

もうこなればキットを組み立てるような物で手早く行える
結果は上々 最初はバッテリー駆動の赤外線受光素子がフィルター回路があるにもかかわらずノイズを拾ってピクツキガあったが この画像の状態は組み上がった直後
今は5V駆動に切り替えて フィルター回路なしでも、とても安定して動くようになった 到達距離も問題ない。いやー 凄い安定度でこれはノンビリ楽しめます
2CHジャイロ回路搭載 ハニービー_d0067943_0323499.jpg
 ほとんど手放し状態でも安定しています Fujinawaさん ほんと素晴らしいプログラムです。
あした家人の撮影協力が得られたらビデオアップしますね。
ちなみにこのヘリの総重量 ただいま9.4g ニャリ
Commented by Fujinawa at 2008-05-09 06:42 x
いやー、到達距離も問題ないということで少し安心しました。
私は、赤外線受光素子は表面実装のものをバッテリー直結+フィルター回路にしていますが問題ないです。逆にフィルター回路無しで5V系に接続した場合には問題がありました。
微妙な配線の引き回しで現象が異なりますね。
簡単な多チャンネル化としてはテールブームにリフトモーターを取り付けることですが、エルロン用リフトモーターを機体の左側に張り出して取り付けると4chになると思われます。
Commented by yas at 2008-05-09 06:49 x
としちゃんおめでとうございます! 美味しいところでデーター下さいいマセマセ~♪
EAGLEに部品登録中に断念して有り合わせの基板で制作していましたがいまいちなので・・・・
基板データー貰えると嬉しいニャ~
Commented by Fujinawa at 2008-05-09 06:54 x
連投すみません。
PICのパスコン省略されているように見えますが、チャージポンプの1μFのコンデンサーがあるからわざと省略したのですか?
Commented by としちゃん at 2008-05-09 10:59 x
わざとというか癖になってますね、PICのパスコンは2CH受信機の頃、軽量化のために一度外してみたら、それほど違いが感じられなかったので、つけなくなってしまいました、でもつけておいた方が確実にいいでしょうね。あと画像では写っていないのですが取り回している線をツイストしたら、安定度がぐっと増しました、これは効果をもろに感じましたね。
